难度：
使用次数：73

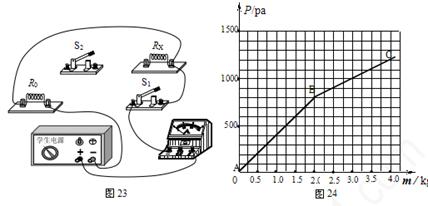

入库时间：2015-05-15小刚想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值。他选择了满足实验要求的器材，并连接了部分实验电路，如图23所示。
（1）请你添加两根导线完成图23所示的实验电路的连接； （1分）
（2）只闭合开关S1时，电流表的示数为I1；闭合开关S1和S2时，电流表的示数为I2。请你用I1、I2和R0表示未知电阻RX。RX ＝ 。（2分）
-
难度：
使用次数：169
入库时间：2015-05-15
小宝在探究放有长方体物块的圆柱形容器中液体压强与倒入液体质量关系时，根据实验数据绘制了压强P随质量m变化的图像，如图24所示，请你根据该图像计算，当装入容器中的液体质量为7kg时，液体对容器底部的压强p为 Pa。（2分）
-
难度：
使用次数：75
入库时间：2015-05-15

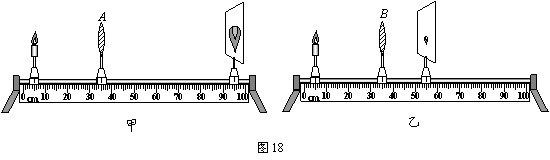

小磊在探究凸透镜成像规律时，将焦距为20cm的凸透镜A固定在光具座上35cm刻线处，将点燃的蜡烛放置在光具座上5cm刻线处，移动光屏，使烛焰在光屏上成清晰的像，如图18甲所示。接着他保持蜡烛的位置不变，将凸透镜A换为凸透镜B并保持位置不变，移动光屏，使烛焰在光屏上成清晰的像，如图18乙所示。
（1）请根据上述实验现象和凸透镜成像规律判断：凸透镜A的焦距 凸透镜B的焦距。（选填“等于”、“大于”或“小于”）（2）根据图18乙所示成像原理可制成 。（选填“照相机”、“幻灯机”或“放大镜”）
（3）根据图18甲所示，保持透镜A的位置不变，将烛焰放在光屏的位置，将光屏放在透镜A的左侧，移动光屏，可接收到 的实像。
-
难度：
使用次数：109
入库时间：2015-05-15
小青同学认为“两个电阻R1和R2串联的总电压U与R1两端的电压和R2两端的电压之和相等。” “即：U =U1+U2 ”。于是她利用图27所示电路进行实验探究，其中 R1、R2为电阻箱，电源电压不变。小青进行了如下实验步骤，并把实验数据记录到下面的表格中。（2分）
U1/V
1.6
1.2
1.4
2.2
2.0
1.1
U2/V
1.4
1.8
1.6
0.8
1.0
1.9
U/V
3.0
3.0
3.0
3.0
3.0
3.0
①把三个电压表调零，断开开关，按图连接实验电路。
②分别调节两个电阻箱到某一阻值，试触后闭合开关，读出电压表V1、V2和V的示数U1、U2和U并记录到表格。
③改变两个电阻箱的阻值，仿照步骤2，再做5次实验。
（1）小青所探究的问题的自变量是 。
（2）根据小青同学的实验存在的主要问题是： 。
-
难度：
使用次数：160
入库时间：2015-05-15
实验桌上有如下器材：一个铁架台、一个已经调零的弹簧测力计、一个装有足量水的塑料水桶、一个溢水杯、一个大烧杯、一个带有提梁的小桶、足够多的细线、6个体积不同的金属铝块。请你利用实验桌上的器材，设计一个实验证明：“浸在水中的物体，排开水所受到的重力与物体所受到的浮力相等。即G排水=F浮”。请你思考这个实验，完成下列问题：（5分）
（1）小芳所探究问题中的自变量是_________________________。
（2）这个实验中改变自变量的的方法是__________________________________________。
（3）写出第一次实验的完整步骤：
___________________________________________________________________________
____________________________________________________________________________
____________________________________________________________________________。
（4）画出实验数据表格。
