入库时间：2015-05-14实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、开关一个、各种阻值已知的定值电阻和导线若干。要求从实验桌上选择适当器材，设计一个实验证明：“电阻消耗的电功率与该电阻的阻值成正比”。根据实验要求回答下列问题：
（1）在这个实验中，控制变量是__________________。
（2）画出实验电路图。
（3）写出第一次实验完整的步骤并设计出实验表格。
-
难度：
使用次数：53
入库时间：2015-05-14
阅读以下材料，回答问题：
我国古代对电的认识，是从雷电及摩擦起电现象开始的。早在3000多年以前的殷商时期，甲骨文中就有了“雷”、“电”的形声字。西周初期，在青铜器上就已经出现加雨字偏旁的“电”字。《淮南子·坠形训》认为：“阴阳相搏为雷，激扬为电”，明代刘基说得更为明确：“雷者，天气郁激而发也。阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电”。
我国古人还通过仔细观察，准确地记述了雷电对不同物质的作用。《南齐书》中有对雷击的详细记述：“雷震会稽山阴恒山保林寺，刹上四破，电火烧塔下佛面，而窗户不异也”。
在我国，摩擦起电现象的记述颇丰。西晋张华记述了梳子、丝绸摩擦起电引起的放电发声现象：“今人梳头，脱著衣时，有随梳、解结有光者，亦有咤声”。
（1）“雷者，天气郁激而发也。阳气困于阴，必迫，迫极而迸，迸而声为雷，光为电”，后来科学家经过研究发现光是_____________。
（2）“阴阳相搏为雷，激扬为电”中的“阴”指负电荷，“阳”指正电荷，云层带电是因为云层与空气摩擦使______________发生转移，这种现象叫摩擦起电。
（3）“电火烧塔下佛面”是因为佛面的金属膜属于______________，强大的放电电流通过佛面的金属膜，使金属膜___________；“而窗户不异也”是因为窗户为木制，木头属于绝缘体，所以仍保持原样。
-
难度：
使用次数：104
入库时间：2015-05-14

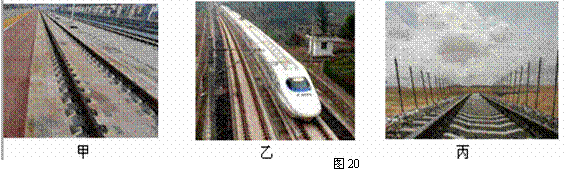

高铁轨道是无砟(zhǎ)轨道（如图20甲）5个部分组成，从上往下依次是无缝钢轨、轨道板、填充层、底座板、滑动层。无砟轨道板代替了枕木；填充层的作用是缓冲力道，调平；底座板由钢筋混凝土现浇；滑动层是两层布夹一层膜，有了滑动层，就不怕上头的钢筋混凝土热胀冷缩。这五部分不仅解决了有砟轨道中枕木和碎石头的作用，而且轨道无缝，高速列车在无砟轨道上运行时如子弹头般穿梭而过，列车可以超过200公里时速运行（我国沪杭高铁达416公里时速）（如图20乙）， 传统铁路的钢轨是固定在枕木上，之下为小碎石铺成的路砟（如图20丙）。高铁轨道如果采用填充碎石头，当列车高速运行时，列车底部和轨道之间气压将会__________，碎石头可能飞起来落到轨道上，是非常危险的。所以，高速轨道是不能填充碎石头的。高铁动车组在高速行驶时是利用车上电动机提供的动力，到站前又可以先停止供电，车速从200km/h减至90km/h，这段时间是利用车的_________前进，磁场中线圈随车轮一起转动，产生__________，在90km/h以下才进行机械刹车，这样既可以减少机械磨损又可以节约能源；在机械刹车过程中机械能转化为_________。
-
难度：
使用次数：67
入库时间：2015-05-14
某种型号的电热饮水机如图21甲所示。图21乙是它的电路原理图，其中电热丝R1与R2的阻值不变。温控开关S可以根据热水箱中水的温度，自动控制饮水机处于加热状态或是保温状态。下表是这台电热饮水机的铭牌。
⑴饮水机在加热状态下，电路中的电流
⑵饮水机在加热状态下，工作15min所消耗的电能
⑶在保温状态下，电热丝R1消耗的电功率
水桶容量
20L
热水箱容量
1L
额定电压
220v
加热功率
440W
保温功率
44W
-
难度：
使用次数：151
入库时间：2015-05-14
如图22所示，渗水井的排水管的管口，恰好被一块底面积为0.2m2，高为0.3m的圆柱形石块盖严，渗水井中有1.5m深的水不能排放，小明站在地面上通过滑轮组将石块提出渗水井。当石块被提起，并在水中以v1速度匀速竖直上升时，小明对绳子的拉力为F1，小明拉绳的功率为p1，滑轮组的机械效率为75%；当水被全部排出，石块以v2速度匀速竖直上升时，小明对绳子的拉力为F2，小明拉绳的功率为p2。已知： v1∶ v2＝4∶3，p1∶p2＝8∶9，g取10N/kg，不计绳的质量和滑轮与轴的摩擦。求：
（1）石块未提起时，水对石块顶部的压力
（2）石块被提起，并在水中匀速上升时受到的浮力
（3）石块密度
