难度：
使用次数：106
入库时间：2015-05-13小强在游泳馆游泳时发现，从水面上方看，水面下的点光源S照亮水面的区域是一个圆，他潜入水中转了几圈，发现无论从哪个方向向上看，上述圆形区域都是暗的，其它区域则是照亮的，如图所示，点光源S在圆心O的正下方。据此，请画出图中从点光源S射向上述圆周上的A点的一条光线的光路图。(SOA在同一竖直面上)
-
难度：
使用次数：251
入库时间：2015-05-13
人静止站在汽车上时，如果汽车突然启动向前，人容易向后倾倒。图是一个简单的示意图，请在图中白点处画出汽车突然启动时，人受力情况的示意图。
-
难度：
使用次数：69
入库时间：2015-05-13

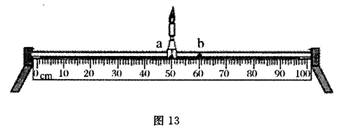

张凯在做“探究凸透镜成像规律”的实验时，将凸透镜固定在光具座上某位置（图中未标出）不动，实验操作规范。他将点燃的蜡烛放在光具座上的a点，调节光屏的位置，在光屏上得到了烛焰清晰倒立缩小的像。
(1)这个像的成像原理与 （选填“照相机”、“投影仪”或“放大镜”）相同。
(2)他将蜡烛从a点移动到b点后，再移动光屏，屏上得到清晰的像变小，由此可推测，凸透镜在a的 侧（选填“左”或“右”）；蜡烛移动到b点时光屏到凸透镜的距离满足的条件是 。
(3)为了粗测该凸透镜的焦距，张凯上午第二节下课后，将凸透镜与水平地面平行放置，调节凸透镜到地面的距离，直至地面上出现一个最小的亮点，张凯认为此点就是凸透镜焦点的位置。旁边的同学却告诉他，这个亮点不是凸透镜的焦点位置，其理由是 。
-
难度：
使用次数：145
入库时间：2015-05-13

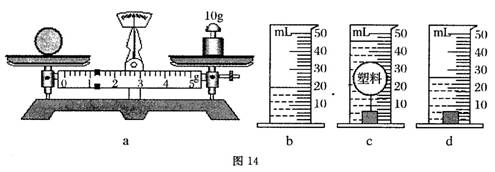

小光同学想测出一个实心塑料球的密度，但是发现塑料球放在水中会漂浮在水面上，于是小光设计了以下实验步骤：
A．用调好的天平测出塑料球的质量，天平平衡时如图14a所示。记录塑料球的质量为m；
B．把适量的水倒进量筒中如图14b所示，记录此时水的体积为Vl；
C．用细线在塑料球下吊一个小铁块放入水中，静止时如图14c所示，记录此时量筒的示数为V2；
D．取出塑料球，把小铁块单独放入水中静止时如图14d所示，记录此时量筒的示数为V3；
E．利用密度公式计算出结果。
根据上述实验过程，回答下列问题。
(1)实验中多余的步骤是 ；（填字母）
(2)实验中用天平测出塑料球的质量m= g，塑料球的密度p= kg/m3。此密度的测量值比真实值偏 。
(3)在交流时小华认为，本题所用器材中，不用天平，也能测出该塑料球的密度，只需在B、C、D三个步骤中再增加一个步骤。请你写出这个步骤 。
根据你补充的步骤，写出计算塑料球密度的表达式ρ球= 。（用字母表示，水的密度为ρ水）
-
难度：
使用次数：125
入库时间：2015-05-13

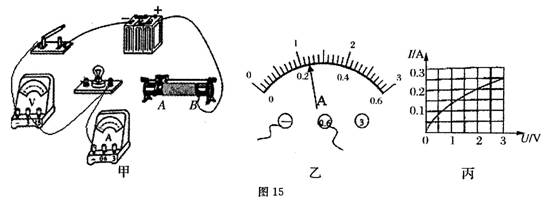

志刚同学在“测量小灯泡的额定功率”实验时，连接的实物电路图如图15甲所示。其中小灯泡的额定电压为2. 5V，额定功率小于1W。
(1)请你用笔划线代替导线，将图15甲连接完整。（导线不能交叉）。
(2)检查电路无误后，闭合开关发现小灯泡不亮，电压表没有示数，电流表指针有明显偏转，则电路故障可能是 。
(3)故障排除后重新闭合开关，移动滑片，发现电压表示数为2.2V，则志刚的下一步操作应该是 ；若小灯泡正常发光时，电流表示数如图15乙所示，则小灯泡的额定功率为 。
(4)如果测得通过小灯泡的电流随电压变化的关系如图15丙所示，若把这样的两只灯泡串联接在4V的电源上，则此时每只灯泡的电阻为 Ω，每只灯泡的实际功率为 W。
(5)结合图丙的信息思考：能不能利用本题中的电路，采用控制变量的方法来“探究电流与电压的关系”？答： ，理由是 。
