难度：
使用次数：118

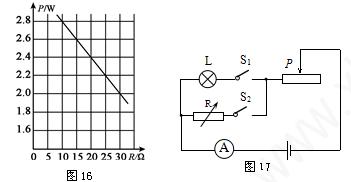

入库时间：2015-05-12电路消耗的电功率P随电阻R的功率变化的图像如图16所示，请根据图像判断，当电阻R等于40W时，电路消耗的电功率P为 W。
-
难度：
使用次数：208
入库时间：2015-05-12
小阳想利用一块电流表和一个电阻箱（ ）测量额定电流为0.3A的小灯泡的额定功率。他选择了满足实验要求的实验器材，并按照图17所示的电路图连接好实物。以下是他设计的实验方案，请将它补充完整：（1）只闭合开关S1，移动变阻器的滑片P，使电流表示数为 A；
（2）断开开关S1、闭合开关S2， ，当电流表示数为0.3A时，读出电阻箱连入电路的阻值R0；
（3）利用上述测量出的物理量及已知量，写出小灯泡额定功率的表达式是：P= 。
-
难度：
使用次数：66
入库时间：2015-05-12
实验台上有如下实验器材：一个带支架且有刻度的杠杆如图18所示，一个量程为0～5N的弹簧测力计、十个质量均为100g的钩码和两段细绳。请利用上述实验器材设计一个实验，证明“当杠杆在水平位置平衡时，如果阻力和阻力臂保持不变，则动力与动力臂成反比”。
（1）本实验需要控制的不变量是 ；（2）本实验中的自变量是 ，改变自变量的方法是 ；
（3）画出记录实验数据的表格。
-
难度：
使用次数：153
入库时间：2015-05-12
小敏对着平面镜梳头时，发现自己眼睛距平面镜近时，平面镜中的“眼睛”大，自己眼睛距平面镜远时，平面镜中的“眼睛”小，她得出平面镜所成像的大小与物体到平面镜的距离有关的结论。小阳说她的结论是错误的，并找来两块相同的长方体橡皮A、B，一块带有支架的薄玻璃板，在水平桌面上做了实验，纠正了小敏的观点。要求：请你只利用上述器材设计一个实验证明小敏的观点是错误的，写出实验步骤和实验现象。
-
难度：
使用次数：167
入库时间：2015-05-12

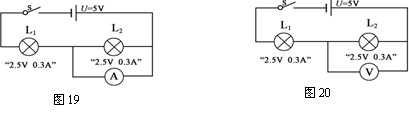

外形和额定电压完全相同的两只灯泡串联在电路中，正常工作一段时间后，其中一只灯泡因灯丝烧断使电路停止工作。为了查找出烧断灯丝的灯泡，小明建议用电流表对电路进行检测，具体方案如图19所示。小阳建议用电压表进行检测，具体方案如图20所示。请对以上两种方案进行评价。
（1）你认为 方案更好；（选填：“小明”或“小阳”）
（2）简要说明判断的理由： 。
