图12是某种晶体的熔化曲线,从图中可以看出,这种晶体的熔点是__________℃,其熔化过程共经历了 min,在第10min时,该晶体处于___________态。
小阳利用“伏安法”测量额定电压为2.5V的小灯泡L正常发光时的电阻RL。

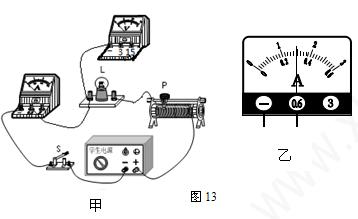

(1)小阳选择了满足实验要求的实验器材,连接的实验电路如图13甲所示,请你添加一条导线将实验电路补充完整;
(2)电路连接正确后,闭合开关S,滑动变阻器的滑片P移到某一位置时,小灯泡L正常发光,电流表的示数如图13乙所示,电流表的示数为 A,小灯泡L正常发光时的电阻RL约为 W。(结果保留一位小数)
在“探究感应电流产生条件”的实验中,小明将导体AB、开关S、灵敏电流计和蹄形磁体按图14进行了连接和组装。
(1)小明闭合开关后进行了如下操作:
A.只让导体AB在水平方向左右运动 B.只让导体AB在竖直方向上下运动
其中一定能产生感应电流的是_______(填写字母);
(2)实验中发现灵敏电流计指针偏转不明显,为了使指针偏转明显,下列措施中可行的是
(选填字母);
A.换用磁性更强的磁体,增加磁场的强度 B.将灵敏电流计换成电流表
(3)如果将灵敏电流计换成电源,闭合开关S后可以观察到的现象是 。

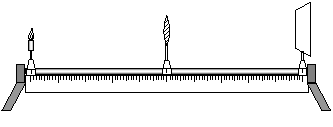

图15所示是探究“凸透镜成像规律”的实验装置。小阳进行了以下实验:
(1)将点燃的蜡烛移至20cm刻线处,在50cm刻线处先放置焦距为5cm的凸透镜,移动光屏并在光屏上找到了烛焰清晰的像;
(2)保持点燃的蜡烛位置不变,用焦距为10cm的凸透镜换下焦距为5cm的凸透镜,移动光屏并在光屏上找到了烛焰清晰的像;
(3)再用焦距为15cm的凸透镜换下焦距为10cm的凸透镜,移动光屏并在光屏上找到了烛焰清晰的像;
小阳发现随着凸透镜焦距的不断改变,烛焰在光屏上所成的像也在不断变化,由以上实验现象猜想凸透镜所成的像可能与 有关系。
他在实验(1)中的光屏上看到烛焰倒立、 的实像,这一实验现象可以说明
(选填:“照相机”、“幻灯机”和“放大镜”)的成像特点。
小阳通过实验探究某种液体的质量与体积的关系,记录的实验数据如下表所示。请根据表中数据归纳并写出该液体质量与体积的关系式m= 。
V/cm3 | 10 | 20 | 30 | 40 | 50 | 60 |
m/g | 8 | 16 | 24 | 32 | 40 | 48 |
