难度：
使用次数：171
入库时间：2015-05-11某实验小组在探究“电阻中的电流与电阻的关系”时选择了以下器材：学生电源、开关1个、滑动变阻器R0一个、导线若干、四个定值电阻（R1=5Ω、R2=10Ω、R3=15Ω、R4=20Ω），但是由于粗心少领了一只电压表，多领了一只电流表。同学们通过思考讨论设计出了如图所示的电路图，并进行了实验（实验之前老师特别强调他们注意用控制变量法）。实验步骤如下：
接入的电阻
R1
R2
R3
R4
电阻R/Ω
5
10
15
20
电流I/A
1.00
0.50
0.33
a．先将各元件按电路图正确连接，接入的定值电阻分别为R1=5Ω、R2=10Ω，调节滑动变阻器，读出电流表的示数记如上表；
b．把定值电阻R2换成R3，________________________________________，记下对应电流表A2的示数，填入表格中（请你帮他们完成这一步的操作）；
c．分析数据得出结论：________________________________________________；
d．再把R3换成R4，按前面的操作进行调节，并记下对应电流表的示数，请你根据实验结论帮他们将表格中的数据填写完整。
-
难度：
使用次数：53
入库时间：2015-05-11
小明总结所做的物理探究实验后发现：
（1）当要研究的物理量与多个因素有关时，都要采用控制变量法．

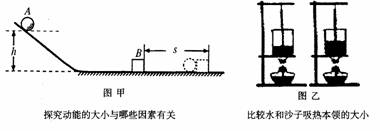

如图甲实验研究小球动能的大小与速度的关系就要多次改变 的大小，同时控制小球的 不变；乙实验中只有物质的 不同，其他因素必须控制同（例如烧杯的规格相同、水和沙的 相等、酒精灯加热方式相同等）．
（2）当要研究的物理量不易直接测量时，都要想办法把它们的大小间接表示出来，这种研究物理问题的方法叫转换法．
如图甲实验中小球动能的大小是通过观察比较物块B 反映出来的；乙实验中水和沙子吸收热量的多少是用 （加热的时间/温度计的示数）来反映的．
-
难度：
使用次数：152
入库时间：2015-05-11

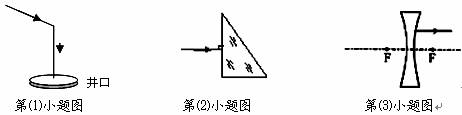

根据要求作图（6分）
⑴如下左图所示，考古人员需要对一口古井进行清理，为了解决照明问题，请你帮他们把太阳光反射到井里，并能垂直照亮井底。
⑵如下中图所示，一束光线垂直射到玻璃砖的一个面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖后的大致径迹．要求在斜面处标出法线．
⑶完成如下右图所示透镜的光路图。
-
难度：
使用次数：173
入库时间：2015-05-11
如图所示，一束光从直角三角形玻璃砖AB面垂直射入，并从玻璃砖AC面射出。请画出该过程的光路图。
-
难度：
使用次数：375
入库时间：2015-05-11
请画出中动力F的力臂；
