入库时间：2015-05-08小明用如图甲所示的实验器材探究焦耳定律：在质量相同的两瓶煤油中都浸泡着一段金属丝，甲烧瓶中的金属丝是铜丝，电阻比较小，乙烧瓶中的金属丝是镍铬合金丝，电阻比较大．温度计显示煤油的温度．
⑴电路中将两金属丝串联的目的是_______________________________________。闭合开关后，观察到乙烧瓶中温度计的示数升高快．这表明：____________________________________________________________。
⑵在探究电热与电流大小的关系时，可以通过______________________来改变电流的大小，通电相同时间，观察比较_________(选填“不同的电阻丝”或“同一根电阻丝”）所在瓶中煤油温度的变化。
⑶小聪觉得以上的实验操作太繁，为此他设计了如图乙所示的电路(三个瓶中装有质量相同的煤油，三个金属丝电阻大小关系是：R甲=R丙>R乙），这样只要连接一次电路就能完成实验探究。在小聪的设计中，探究电热的多少与电流的关系，应该对比__________两个烧瓶中的煤油上升的温度，探究电热的多少与电阻的关系，应该对比_________两个烧瓶中的煤油柱上升的温度。若闭合开关通电一段时间后，三个瓶中煤油的温度从高到低依次是___________。
⑷在他们俩设计的实验中都运用了__________________________的物理研究方法(至少写出一个）。
-
难度：
使用次数：107
入库时间：2015-05-08
在“测未知电阻Rx的阻值”实验中，请完成下列相关问题：

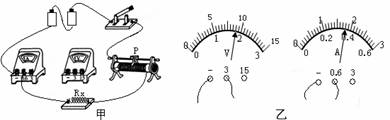

（1）用笔画线代替导线将图甲中的实物连接完整.
（2）把第二次测量时，图乙所示的电压表和电流表的示数填入表中相应位置.
（3）另有同学设计了如右图两种测量方案，方案中定值电阻的阻值为R0．
①方案一的电路中，闭合开关S，如果电压表V1和V2的读数分别为U1和U2，则Rx的阻值表达式为Rx= ；
②方案二的电路中，闭合开关S，如果电流表A1和A2读数分别为I1和I2，则电阻Rx的阻值表达式为Rx= .
-
难度：
使用次数：275
入库时间：2015-05-08
在图中画出力F对支点O的力臂L。
-
难度：
使用次数：343
入库时间：2015-05-08
如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图．请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2.
-
难度：
使用次数：176
入库时间：2015-05-08
按照题目要求作图：

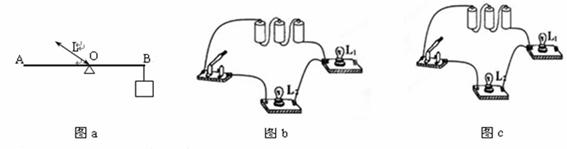

（1）在a图中，杠杆AB处于平衡状态，请作出细线对杠杆B点拉力F1的示意图、与力臂L对应的力F2的示意图
（2）如图所示，在该图中改动一根线，使L1、L2串联（在b图中完成），在该图中加一根线，使L1、L2并联（在c图中完成）。
（３）如图d，在圆圈内填入正确的电表符号，使开关闭合后两灯都能发光．
