难度：
使用次数：123
入库时间：2015-05-06如图所示，小磁针静止在通电螺线管旁，请你在图中标明：（1）通电螺线管的N、S极；（2）磁感线的方向；（3）电源的正负极．
-
难度：
使用次数：302
入库时间：2015-05-06
如图所示，一杠杆OA可绕O点转动，一物体G挂在杠杆OA上，现用力F作用在A点使杠杆在如图位置保持静止，请作出物体G所受重力的示意图和力F的力臂
-
难度：
使用次数：190
入库时间：2015-05-06

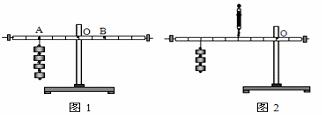

下面是小王利用刻度均匀的匀质杠杆进行探究“杠杆的平衡条件”的实验．（每个钩码重0．5N）
（1）实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆左端下沉，这时应将平衡螺母向 （选填“左”或“右”）端调节，直到杠杆在水平位置平衡．
（2）如图1所示，①在杠杆A点处挂4个
钩码，则在B点处应挂 个同样的钩码，杠杆仍然在水平位置平衡．②把B点处的钩码取下，
在B点处施加一个竖直向下的拉力F= N时，杠杆仍然在水平位置平衡．当拉力F向右倾斜时，仍要保持杠杆在水平位置平衡，拉力F的大小将 （选填“变大”、“变小”或“不变”）．原因是 ．[来源:学_科_网]（3）如果小王又进行了如图所示的探究，考虑杠杆 的影响，发现用弹簧测力计在C点竖直向上拉使杠杆仍然处于水平位置平衡时，则弹簧测力计的示数应 （填“大于”“小于”或“等于”）3N．
-
难度：
使用次数：86
入库时间：2015-05-06

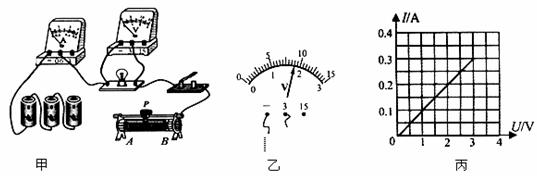

在测量小灯泡正常发光时的电阻的实验中，选用的电源电压为4．5V，小灯泡的额定电
压为2．5V，图甲是未连接完整的实验电路．（1）请你用笔画线代替导线，将图甲所示的实验电路连接完整（要求滑动变阻器的滑片P向左移动时电流表的示数变大）．
（2）闭合开关后，缓慢移动滑动变阻器的滑片p，同时观察 （选填“电压表”或“电流表”）示数的变化，当电压表的示数如图乙所示时，其读数为 V；若要测得小灯泡正常发光时的电阻，滑片P应向 （选填“A”或“B”）端移动．
（3）实验时闭合开关，两表均有示数，若将小灯泡从灯座中取走，电压表 示数，电流表 示数（两空均选填“有”或“无”）．
（4）改变滑片P的位置，获得多组对应的电压、电流值，绘制了如图丙所示的I﹣U图象（不计小灯泡电阻随温度的变化）．由图象可知，小灯泡正常发光时的电阻是 Ω．
-
难度：
使用次数：167
入库时间：2015-05-06

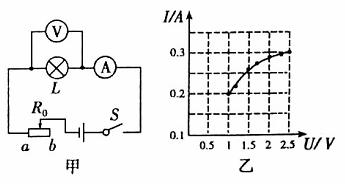

额定电压为2．5V的小灯泡连入如图甲所示的电路中，电源电压保持不变，滑动变阻器R0的最大电阻为10Ω，闭合开关S，滑片从b端向a端滑动，直到小灯泡正常发光，得到如图乙所示的I—U图象．求：
（1）小灯泡的额定功率．
（2）滑片在b端时小灯泡的电阻．
（3）电源电压．
