难度：
使用次数：92

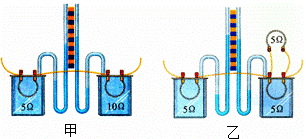

入库时间：2015-05-01（2015•洪湖市一模）小华、小玲分别设计了如图所示的两个装置，用来探究“导体产生的热量与什么因素有关”．两个透明的容器中密封着等量的空气，U形管中液面高度的变化反映密封空气温度的变化．
（1）小华将两容器中的电阻丝串联起来接到电源两端，如图甲，他是探究导体产生的热量与 电阻 的关系．
（2）小玲设计的两容器中的电阻丝电阻一样大，并在其中一个容器的外部并联了一个电阻丝，如图乙．她探究导体产生的热量与 电流 的关系．
（3）实验中，电流产生热量的多少是通过 U形管两端液面高度差 体现出来的．他们在探究过程中使用了 转化 法．
-
难度：
使用次数：187
入库时间：2015-05-01
（2015•洪湖市一模）甲、乙两图中，电阻R1为10Ω，电源电压为10V．开关S闭合后
（1）在图甲中，当滑动变阻器R接入电路的电阻R2为40Ω时，求R1两端的电压；
（2）在图乙中，当滑动变阻器R接入电路的电阻R3为50Ω时，求干路中的电流．
-
难度：
使用次数：230
入库时间：2015-05-01
（2015•洪湖市一模）页岩气一种以游离或吸附状态藏身于页岩层或泥岩层中的非常规天然气，被国际能源界称之为“博弈改变者”的气体，正在改写世界的能源格局．而我国的页岩气可采储量居世界首位．如果用1.4m 3的页岩气烧水，可将10kg的水从20℃加热到100℃．水的比热容是4.2×103J/（kg•℃），页岩气的热值约为3×107J/m3．试求：
（1）水吸收的热量是多少？
（2）1.4m3的页岩气完全燃烧放出的热量是多少？
（3）热效率是多少？
-
难度：
使用次数：86
入库时间：2015-05-01
（2015•洪湖市一模）如图为一台两档式电热水器的内部简化电路，S为温控开关，当S接a时电路中的电流为5A；当S接b时电路消耗的电功率为22W．求：
（1）R1的电阻；
（2）高温档时电路消耗的电功率；
（3）在低温档工作时，电路中的电流以及10min内R2产生的热量．
