难度：
使用次数：198
入库时间：2015-04-29某班同学在“测量小灯泡的电功率”的实验中，所测小灯泡的额定电压为2.5V。
（1）如图14所示是某组同学连接的实验电路，可以更改其中的一根导线就将其改正确。请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连线（导线不能交叉）。
（2）电路连接正确后，闭合开关前，将滑动变阻器的滑片移到阻值最大处。闭合开关后发现小灯泡不亮，电压表示数为零，电流表指针偏转。逐渐向右移动滑片，小灯泡始终不亮，电压表示数仍然为零，电流表示数逐渐变大。该电路故障可能是 。
（3）排除故障后该小组正确操作实验，测量数据如下表所示
1
2
3
4
5
6
7
8
发光情况
明亮
亮
更明亮
较亮
较暗
微光
熄灭
熄灭
电压U/V
2.5
2.1
3.0
1.7
1.3
0.9
0.5
0.1
电流I/A
0.28
0.26
0.30
0.24
0.20
0.19
0.16
0.05
分析实验数据可知：
①小灯泡的额定功率为 W。
②7、8两次实验中，灯泡熄灭的原因是 。
③小灯泡在断电一段时间后的电阻可能是 （选填“0Ω”、“1Ω”、“2Ω”或“8.9Ω”）
（4）为了比较发光二极管和小灯泡哪个更节能，接下来他们用一个发光二极管替换电路中的小灯泡，进一步测量发光二极管的电功率。闭合开关后，无论怎样调节滑动变阻器的滑片，发现此二极管都不发光，且电流表无示数，电压表有示数。经检查整个电路连接及元件均完好，则故障原因是： 。故障排除后，经测量和分析可知发光二极管与小灯泡相比， （选填“小灯泡”或“发光二极管”）更加节能。
图14 -
难度：
使用次数：72
入库时间：2015-04-29
【1】小颖同学在长江边捡到了一块漂亮的雨花石，她测量雨花石密度的实验操作是按以下步骤进行的：
①用已经调节平衡的天平测量石块的质量，测量时应将 (选填“石块”或“砝码”)放在天平的右盘内。
②若加减砝码的方式不能使天平平衡，则应该调节 。
③天平平衡后，盘内砝码情况及游码位置如图15（甲）所示，则该石块的质量为 g。
④然后用量筒和水测量石块的体积，石块放入量筒前后，量筒内水面高度变化情况如图15（乙）所示，则该石块的密度为 g/cm3。本实验中系着石块的线会使测量的密度结果 真实值（选填“大于”、“小于”或“等于”）。
【2】小曦同学也想测这块雨花石的密度，却不小心把量筒损坏了。身边刚好还有盛水的烧杯，她们利用剩下的器材和烧杯测出了石块的密度，操作步骤如下，请完成其中的空格。（水的密度已知为ρ水）
①将天平放在水平台上，游码放在标尺的零刻度位置，调节天平平衡，测出石块的质量为m1；
②将烧杯中装入适量的水，测出烧杯和水的总质量为m２；（其中“适量”的含义是指 。）
③用细线系住石块放入第二步骤烧杯的水中 ，不接触容器底和壁，使天平再次平衡，此时测出的质量是m３；通过测量的数据求出石块的体积Ｖ＝ ，根据密度公式求出了石块的密度。
【3】小涵看见了小曦的操作过程，她提出可以不用小曦的第①步，在原来的第③步后增加一步：
④松开细线，让石块沉入烧杯底，调节天平再次平衡，测出此时的质量是m4。
按照小曦的方案，石块密度的计算式为ρ= .
-
难度：
使用次数：111
入库时间：2015-04-29
为了安全，某工厂的照明电路电源电压是36V并保持不变，如图16所示 。灯L1的电阻为30Ω。当S闭合时，电流表示数为1.8A，
求：1）通过灯L1的电流是多少安；
2）通过灯L2的电流是多少安；
3）灯L2的电功率是多少瓦。
-
难度：
使用次数：319
入库时间：2015-04-29
底面积为200cm2、容积为500ml、重为2N的溢水杯置于水平桌面上，溢水杯中盛有某种液体，如图17所示，液面刚好齐溢口。将一个质量为64g的物块放到溢水杯中，物块浮在液面上。溢到量杯中的液体是80mL。求：
（1）物块受到的浮力；
（2）液体的密度；
（3）物块在杯中静止后溢水杯对桌面的压强。
-
难度：
使用次数：110
入库时间：2015-04-29

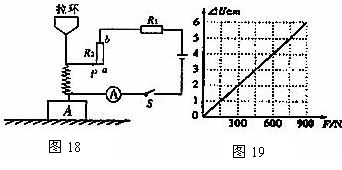

某班科技小组的同学设计了一种简易的电子拉力计，图18是其原理图。放在水平地面上的物体A通过硬质弹簧与拉环相连。弹簧上端和金属滑片P固定在一起（弹簧的电阻不计，P与R2接触良好且不计摩擦）。已知物体A的质量为100kg，定值电阻R1 = 10Ω，R2是一根长为6cm的均匀电阻线（阻值与其长度成正比），标有“30Ω，0.5A”字样。电源电压为6V，电流表的量程为0-0.6A。当不拉拉环时，金属滑片P刚好处于a端。已知该弹簧伸长的长度△l与所受竖直向上的拉力F间的关系如图19所示，问：
（1）要把电流表的表盘改为拉力计的表盘，则拉力计表盘的零刻度应标在电流表表盘的何处？
（2）闭合开关，当电流表示数为0.3A时，R2接入电路中的电阻为多少？
（3）当拉力F=450N时，电流表的读数为多少？
（4）在保证电路安全的条件下，物块A对地面的压力范围是多少？（取g=10N/kg）
