难度：
使用次数：50

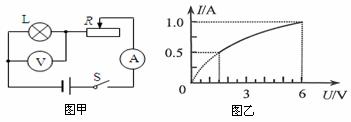

入库时间：2015-04-28如图甲所示电源电压保持不变，小灯泡的额定电压为6V。闭合开关S后，当滑片P从最右端滑到最左端的过程中，小灯泡的I—U关系图像如图乙所示．则小灯泡的额定功率 W，电源电压 V，滑动变阻器的最大阻值 Ω．
-
难度：
使用次数：127
入库时间：2015-04-28

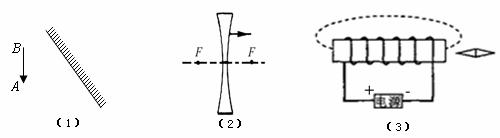

按要求完成下列作图：
（1）如图所示，画出物体AB在平面镜中所成的像．
（2）根据图中的折射光线，作出相应的入射光线．
（3）请在图中标出小磁针的N极和磁感线的方向．
-
难度：
使用次数：91
入库时间：2015-04-28
如图，电源电压恒定．小灯泡上标有“6V 9W”字样，假定灯丝电阻不随温度而变化，当S1、S2均闭合时，小灯泡正常发光．
（1）求小灯泡正常发光时的电
流；（2）当S1闭合，S
2断开时，电流表示数为0．5A，求电阻R的阻值及小灯泡的实际功率．
-
难度：
使用次数：53
入库时间：2015-04-28

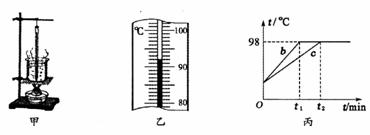

在做“观察水沸腾”的实验时．
（1）A组同学用的是如图甲所示装置，他们测出的水温将偏
（选填“高”或“低”）。（2）图乙是B组同学在实验某时刻温度计的示数，此时水的温度是 ℃．
（3）B、C两组同学虽然选用的实验装置相同，但将水加热到沸腾用的时间不同，他们绘制的温度随时间变化的图像如图丙所示．分析图像可知：水的沸点是 ℃，当时的大气压 （选填“<”、“>”或“=”）l标准大气压；B、C组得到b、c两种不同图像的原因可能是水的 不同．
-
难度：
使用次数：122
入库时间：2015-04-28
在探究凸透镜成像规律时，调节光具座上依次排列的烛焰、凸透镜和光屏，使它们的中心大致在同一高度，当物距为18cm时，移动光屏，可在光屏上得到一个的等大、倒立的实像．
（1）该凸透镜的焦距是 cm．
（2）当物距为15cm时，移动光屏，可得到一个清晰的倒立、 的实像。在放大镜、照相机和投影仪中，成像情况与此类似的是 ．
（3）当烛焰逐渐
远离凸透镜时，烛焰所成的实像将 （选填“变大”或“变小”），光屏应 凸透镜（选填“远离”或“靠近”）．
