难度：
使用次数：65

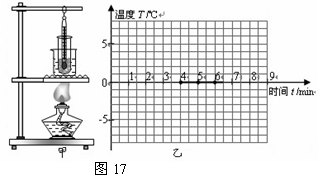

入库时间：2015-04-26图17甲是小丽“探究冰的熔化规律”的实验装置。实验时，她先将冰和温度计分别放入试管内，再放入大烧杯的水中，观察冰熔化过程中温度变化情况．
时间t/min
0
1
2
3
4
5
6
7
8
9
温度T/℃
-4
-3
-2
-1
0
0
0
1
3
5
（1）她将观察到的温度计示数变化情况记录在下表中.请根据表中数据，在图19乙的坐标纸上画出冰熔化过程中的温度—时间图象（其中4min～6min的图线已画出）．
（2）冰在t=4min时刻的内能 （选填“大于、等于或小于”）t′=6min时刻的内能，因为 ．
（3）数据表明在开始的0～2min内升温慢，最后2min（即7min～9min）升温快，这样是否合理？ ，理由是 ．[c水>c冰]
-
难度：
使用次数：63
入库时间：2015-04-26
在复习“电流的磁场”和“磁场对电流的作用”时，小刚想：“既然通电导体周围存在磁场，磁场又会对通电导体产生力的作用，那么相互靠近的两个通电导体间是否会产生力的作用呢？”
（1）于是，他和小强商议通过实验来研究这一问题．他们找到了两根柔软的导线，相距较近地并排固定在接线板上，实验电路如图18甲所示．通过实验观察到的现象如图18乙所示．该实验表明：两个通电导体之间 _________ ．
（2）小强认为，如果改变其中一个通电导体的电流方向，则它们之间作用力的方向也会发生改变。小强这样想的理由是：电流产生的磁场方向是由 _________ 的方向决定的，当一个通电导体中电流的方向改变时，它产生的磁场方向也会发生改变；而磁场
对通电导体的作用力的方向与 _________ 的方向和 _________
的方向有关，另一个通电导体中电流的方向不变，但磁场的方向
变化了，它受到的磁场力的方向就会改变。
（3）如果开始实验时，小刚和小强没有找到柔软的导线，
而是用较硬的普通铝芯电线进行实验，你认为会出现怎样的情况： ；通过这个问题，你得到了怎样
的启示： 。
图18
-
难度：
使用次数：133
入库时间：2015-04-26
阅读短文，回答问题：
电饭锅中的磁钢限温器

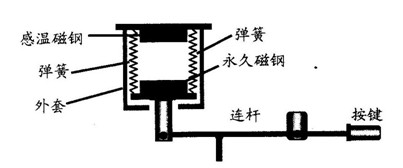

电饭锅是生活中常见的用电器：它利用磁钢限温器来控制煮饭过程中的最高温度，磁钢限温器结构如图19所示，它由永久磁钢、感温磁钢和弹簧等组成，感温磁钢及其外套由弹簧支撑．永久磁钢的磁性不变，感温磁钢的磁性会随温度的升高而减弱，当温度达到1 0 3℃时，感温磁钢失去磁性．
煮饭时，按下电饭锅的按键，永久磁钢和感温磁钢吸合，同时带动连杆使加热
开关闭合，电热盘通电，当温度升高到一定程度，感温磁钢失去
磁性，在弹簧的作用下感温磁钢与永久磁钢分离，同时使加热开关断开，按键跳起，电热盘停止加热．
(1)电饭锅
煮饭时，电能主要转化为 能．(2)按键未按下时，弹簧处于 （压缩／原长／伸长）状态．
(3)在磁钢限温器工作过程中，感温磁钢没有磁性的是
A.按下按键时 B．加热升温过程中 C.按键跳开时 D.降温过程中
(4)小明发现用该电饭锅烧开水，当水沸腾时电饭锅的按键没有跳起，原因是
