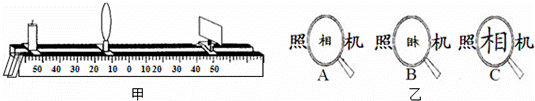

入库时间：2015-04-24（2014•天桥区）小军和小民班的同学在老师的指导下，用图甲所示的装置“探究凸透镜成像的规律”．
（1）他们按照图甲所示安装各种器材后，点燃蜡烛，应先调节烛焰、凸透镜和光屏的高度，使三者的中心大致在 ．
（2）实验小组依次选取了不同的物距分别进行实验，同时记录下相关实验数据和观察到的成像情况，如表．
探究实验记录表（凸透镜焦距f=10cm）
实验次数 物体到凸透镜距离
（物距u/cm） 像的放大或缩小 像的正立或倒立 像的虚实
1 30 缩小 倒立 实像
2 25 缩小 倒立 实像
3 20 等大 倒立 实像
4 16 放大 倒立 实像
5 12 放大 倒立 实像
6 8 放大 正立 虚像
7 4 放大 正立 虚像
分析表中数据可知：当物距大于2倍焦距时，凸透镜成倒立、 的实像；如果将蜡烛移动到距离凸透镜15cm处，凸透镜所成的像是 ；此像 （选填“能”或“不能”）用光屏承接．
（3）进一步分析实验数据和观察到的成像情况：凸透镜可以成实像也可以成虚像，二者成像特点的不同是 ．
（4）实验时同学们发现，在观察光屏上淸晰的烛焰像的过程中，随着蜡烛的燃烧，光屏上的像向 （选填“上”或“下”）移动．
（5）小明学完“凸透镜成像规律”之后，用凸透镜看“照相机”三个字，并在笔记本上画出了如图乙所示的实验现象，其中 图是画错的， 图反映了放大镜的成像原理．
