难度：
使用次数：112
入库时间：2015-04-22小明同学为了探究“放在斜面上的物体对斜面的压力跟斜面倾斜程度的关系”，进行了实验，步骤如下：① 用双面胶将一个200克的钩码固定在1米长的塑料直尺的中间，将直尺的一头固定在桌子的一端，如图22甲所示；② 缓缓抬起右端，让直尺与水平方向有一定的夹角，如图22乙所示；③ 继续抬高右端，增大直尺与水平方向的夹角，如图22丙所示。
（1）该实验中，小明是通过 ______________ 来判断物体对斜面压力的大小；（2）分析三次实验的现象，可以得出的结是 。
（3）用上述可以分析得出：“同一斜面，斜面倾斜程度变大，机械效率______”（变大/不变/变小），理由是_______________________________________________。
图22
-
难度：
使用次数：80
入库时间：2015-04-22

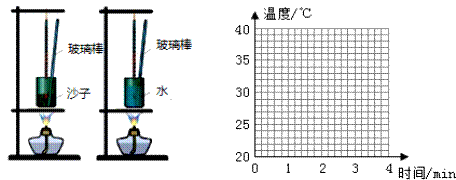

如图23所示是“探究不同物质吸热升温现象”的实验．将质量相等的沙子和水分别装在易拉罐中，并测出沙子和水的初温．然后用酒精灯加热并不断搅拌，每隔lmin记录一次温度。实验记录如下表
加热时间/min
0
1
2
3
4
5
温度/℃
沙子
20
25
29
34
38
水
20
21
22
23
24
（1）实验中，加热时间实质上反映了 。
（2）根据实验数据，在图中画出沙子和水的温度随时间变化的图象。
（3）分析图象可知，对于质量相等的沙子和水：吸收相等热量，升温较快的是 ；通过大量类似实验，人们发现了物质的又一种物理属性，物理学将这种属性叫做 。
图23
-
难度：
使用次数：76
入库时间：2015-04-22
某同学做“测量小灯泡电功率”实验中，所用电源电压恒为4V，小灯泡的螺旋套上标有“2.5V”字样

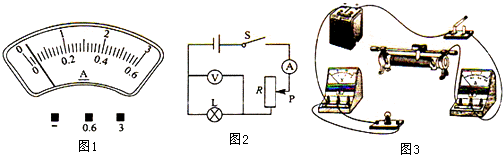

（1）在检查仪器时，发现电流表的指针如图1所示，则他接下来的操作是 。
（2）请你根据图2电路图用笔画线代替导线，将图3中未完成的电路连接好．要求：滑动变阻器的滑片向右移动时，连入电路的阻值变小，导线不能交叉。

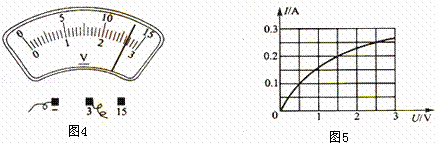

（3）检查仪器和电路无误后，闭合开关，调节调动变阻器片到某一位置时，电压表示数如图4所示，现要测定小灯泡的额定功率，应将滑片适当地向 （左/右）移动，同时眼
睛应观察 。（4）改变滑动变阻器的阻值，多次测量通过小灯泡的电流和它两端的电压，根据记录的数据画出了如图5所示的小灯泡的电流随电压变化的关系图象．由此可知，小灯泡的额定功率为 W，小灯泡灯线形电阻随电压的增大而 （增大/不变/减
小）。

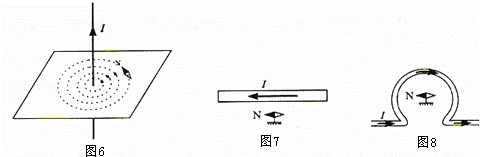

（5）完成了上述实验后，小明进一步探究通电直导线周围的磁场分布情况，找来小磁针、铁屑、硬纸板等，做了如图6所示的实验，发现了直导线周围的磁场是以导线为圆心的同心圆圈，并找到了判断直导线周围磁场的方法：“用右手握住直导线。让大拇指指向直导线中电流的方向，则弯曲的四指所指方向为磁场方向。”请你用小明的方法判断如图7中小磁针北极转向 。图8中小磁针北极转向 （两空均选填“纸内”或“纸外”）。
