难度：
使用次数：73
入库时间：2015-04-22请按照要求作图：
（1）如图16所示是浸没在水里一个皮球正在上浮，请作出这个皮球所受力的示意图（不计水对球的阻力
（2）如图17所示，一条光线从空气射到水面，折射光线与反射光线垂直，请作出这条入射光线的反射光线和折射光线，并标出标出入射角与折射角的大小。
（3）如图18所示，用笔画线代替导线将电灯、开关、三眼插座接到电路中。
图16
图17
-
难度：
使用次数：225
入库时间：2015-04-22
如图所示，用动滑轮沿竖直方向提升重物，10s内使物体匀速上升2m。已知物体重400N，动滑轮重100N，不计绳重和摩擦。求：
（1）拉力做的功；（2）拉力的功率；
（3）动滑轮的机械效率。
-
难度：
使用次数：53
入库时间：2015-04-22
小华购买了一个暖手宝，某次小华测得暖手宝正常工作时，袋内0.5kg的水由19℃加热到79℃耗时5min，若暖手宝的热效率为60%，水的比热容为4.2×103J/（kg•℃），则：（1）加热过程中水吸收的热量是多少？
（2）如图所示为暖手宝的工作电路图，发热体的额定功率是多少？
（3）为了使用更加安全，暖手宝内部采用了双重温控保护开关，这两个温控开关之间 应如何连接？
-
难度：
使用次数：173
入库时间：2015-04-22
家用电冰箱主要用于冷藏或冷冻食品。
（1）冷藏室中照明灯和电冰箱压缩机是_______。（串／并）联的。
（2）利用电冰箱制成的冻豆腐有许多孔洞，这是因为冷冻时，豆腐中的水发生________________(填物态变化名称）。
（3）某天，小刚同学惊奇地发现，放在冷藏室内下部的酸奶盒表面有冰，而放在上部的同种酸奶盒表面无冰。为什么呢？他猜想：冷藏室内上部温度高，下部温度低。
①为了验证猜想，小刚需要的器材是 _____________ 。
②实验方案是 __________________________________________________________
_________________________________________________________________________
③根据上述结论，夏天家里立式空调制冷时，为使整个房间达到较好的制冷效果，你应该调节出风口叶片，______________(向上／向下）吹出冷风。
-
难度：
使用次数：91
入库时间：2015-04-22

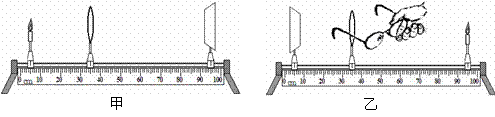

在探究凸透镜成像规律实验中，光屏上得到了一个清晰的像（光屏上像未给出），如图21甲所示：
（1）光屏上所成像应是倒立、 （放大/缩小）的实像。利用这一规律制成的是 （照相机/投影仪）；保持透镜不动，只将蜡烛和光屏互换位置，光屏上会再次出现清晰的
像，像的特点是倒立、 （放大/缩小）的实像。
（2）实验过程中，蜡烛在燃烧中不断缩短，导致光屏上的像向上移动。为使像重新回到光屏中央，应将凸透镜 （向上/向下）移动。
（3）像重新回到了光屏中央后，若将一眼镜片放在凸透镜前（如图21乙所示），光屏上的像变模糊了，只向右移动光屏，像又清晰了，由此可判定该镜片是 透镜，该同志是 （近视/远视）。
图21
