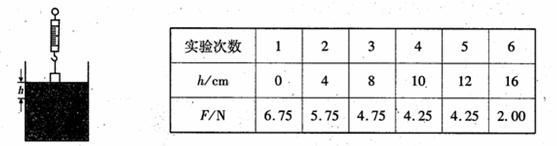

如图所示,为了探究浮力的大小,某同学将一个挂在弹簧测力计下的金属圆柱体缓慢浸入水中,分别记下圆柱体下表面所处的深度h,弹簧测力计相应的示数F,并将实验数据记录下在表中。
(1)上图是第2次实验的情景,请在图中用力的示意图把此时金属块所受浮力的三要素 表示出来。
(2)分析表中第4次和第5次实验数据,说明浸没在液体中的物体受到的浮力大小与深度 (选填“有关”或“无关”)。
(3)第6次实验中,金属块所受浮力大小为 N,容器底对金属块的支持力大小 为 N。

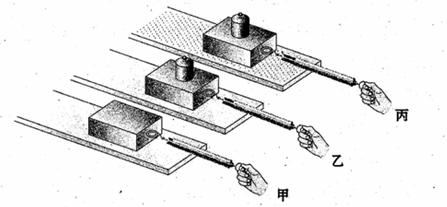

如图所示是“研究影响滑动摩擦力大小的因素”的实验。实验中用到了一个弹簧测力计、一块木块、一个珐码、两块材料相同但表面粗糙程度不同的长木板。
(1)实验中,应该用弹簧测力计水平拉动木块,使它沿长木板做 运动,根据同学们学过的 知识,就可以知道滑动摩擦力的大小。
(2)分析甲、乙两次实验数据可以得出,滑动摩擦力与 有关。
(3)顺利完成甲、乙两次实验后,在进行图丙所示的实验时,由于所用的弹簧测力计量程较小,某同学发现测力计示数达到最大时仍没拉动木块,为了用现有的器材顺利完成实验,应采取的措施是:

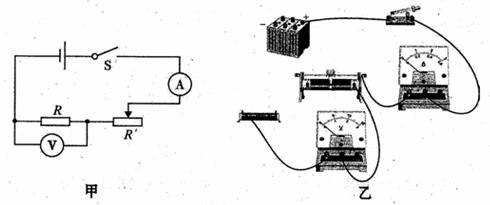

图甲是某同学“探究电流与电阻的关系”的实验电路,所用的电源电压恒为6V。
(1)请根据图甲将图乙中的实物电路连接完整(导线不允许交叉)。
(2)实验过程中,某同学发现电流表示数为0,电压表示数接近6V,电路发生的故障可能是
(3)下表是该同学排除故障后正确进行实验记录的数据。实验中,他所选择的变阻器规格是 (选填"10,0. 5A" "20
,1A."或"50
, 2A")。第4次实验中选用的定值电阻R的阻值为
。

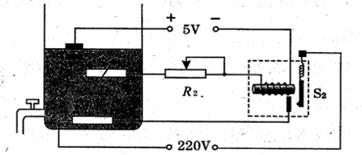

下图是某饮水器的原理图。饮水器的容器内有密封绝缘的电热丝R1和热敏电阻Rx,只要水面到达如图所示的位置,接触开关S1就会导通。继电器开关S2的作用是当饮水器内的水加热至沸腾后能自动切断加热电路。
(1)已知电热丝R1的阻值为12. 1.,求饮水器的正常加热功率。
(2)为了使继电器开关S2在饮水器内的水加热至沸腾后能自动切断加热电路,Rx必须选用阻值随温度升高而 的热敏电阻。若想降低饮水器加热的最高温度,可将滑动变阻器R2的滑片向 调节。
(3)已知该饮水器容积为l0L,当只有饮水器接人电路中时,它将水从200C加热到l000C用时16min,同时通过电能表观察到饮水器消耗了1kW·h的电能。试求该饮水器加热过程中的热效率。
