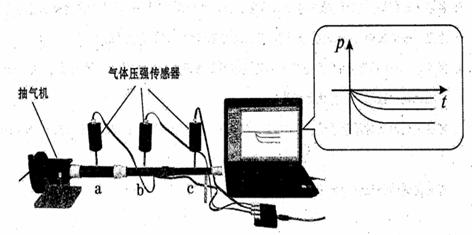

如图所示,三个直径不同的塑料管a,b,c连接在一起(a管直径最大,c管直径最小),然后与抽气机相通。当抽气机抽气时,将三个气体压强传感器分别放人管内,将传感器与计算机相连,从计算机上就可以读出三个位置气体的压强值。图中显示器所显示的“压强一时间”图象中,最下面一条曲线对应的塑料管是
A. a管 B. b管 C. c管 D.可能是a管,可能是c管
如图所示的电路中,电源电压保持不变。闭合开关S,当滑片P置于滑动变阻器的中点时,电压表的示数为6V;当滑片P置于滑动变阻器的b端时,R1两端的电压变化了2V,此后15s内定值电阻R1产生的热量为60J。下列结论错误的是xkb1.com
A.电源电压为8V B. R1先后两次消耗的电功率之比为9:-4
C. R1的阻值为4 D.滑动变阻器R的最大阻值为8
武汉部分公交车装上了“公交电子眼”,当社会车辆侵占公交专用车道时,“公交
电子眼”会将拍下来的违章照片通过3G无线网络实时传到交管部门。
(1)“公交电子眼”的镜头相当于一个 透镜;传递照片的3G无线网络是利用 (选填“超声波”“电磁波”或“红外线”)传递信息的。
(2)某次一辆违章车辆停在公交专用车道,公交车距离违停车辆20m处开始刹车,经过3s在距离该车2m处停下,“公交电子眼”记录了整个事件过程,并实时传到交管部
门进行处理。公交车刹车过程的平均速度约为 m/s
2015年世界花样滑冰锦标赛已于3月25日至3月29日在上海东方体育中心顺利举行。如图所示:当质量为75kg的男运动员将质量为50kg的女运动员举起1.0m时,男运动员对女运动员做了 J的功。如果他们按如图所示的姿势保持2s,则男运动员又对女运动员做了 J的功。已知男运动员每只冰鞋的冰刀和冰面的接触面积是10cm2,图中他穿着冰鞋双脚站立在水平冰面时对冰面的压强为 Pa。
在“探究杠杆的平衡条件”的实验中:
(l)在没有挂钩码时杠杆的平衡位置如图甲所示。为使杠杆在水平位置平衡,可只将杠杆左端螺母向 (选填“左”或“右”)边旋一些。
(2)杠杆调好后,第一组同学按图乙进行实验,第二组同学按图丙进行实验。同学们讨论后一致认为第二组实验更合理,理由是
(3)按图丙实验时,测力计示数如图丁所示,拉力为 N.
