难度：
使用次数：199
入库时间：2015-04-19根据如图所示光的传播方向，在虚线框内画上凸透镜或凹透镜。
-
难度：
使用次数：176
入库时间：2015-04-19
如图所示，重为G的物体放在水平面上，小军站在地面上用力使其翻转，请画出作用在A点的推翻物体所用最小的力F的方向。
-
难度：
使用次数：108
入库时间：2015-04-19
将下图中三种仪器的测最结果(数值及单位)填写在下表相应的空格中。
温度计读数
烧杯和液体的总质量
电压表可能的示数
-
难度：
使用次数：68
入库时间：2015-04-19
在“测定小灯泡的电功率”实验中，电源电压为6V，小灯泡L的额定电压为2.5V，
电阻大约为10Ω左右，可供选用的滑动变阻器R1和R2的最大阻值分别为10Ω、50Ω，实验电路如图所示．（1）应该选用的滑动变阻器是 （选填“R1”或“R2”）。
（2）电路正确连接后。闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是 。
（3）如图是根据实验数据绘成的U-I图象。根据图象提供的信息，可计算出小灯泡的额定功率是 W。当滑动变阻器的滑片向左移动时，小灯泡的电阻将变 ．
（4）继续移动滑片，小灯泡突然熄灭，此时电流表示数为0，而电压表有示数，那么发生的故障是 ，此时电压表的示数是 V。
-
难度：
使用次数：62
入库时间：2015-04-19

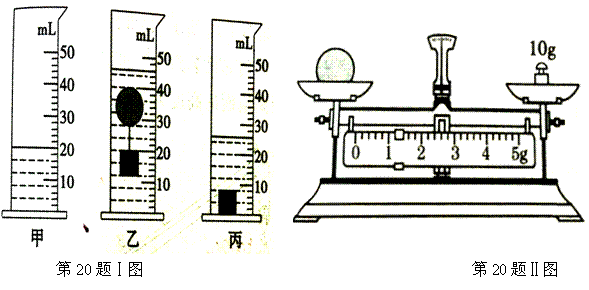

小明同学想测出一个实心小木球的密度，但是发现小木球放在水中会会飘浮在水面上，无法测出他的体积。于是他设计了以下实验步骤：
（a）把测量的水倒进量筒中，如图（甲）所示，记录此时水的体积为V1；
（b）用细线在小木球下吊一个小铁块放入水中，静止时如图（乙）所示，记录此时量筒的示数V2；
（c）把小铁块单独放入水中静止时如图（丙）所示，记录此时量筒的示数为V3；
（d）从水中取出小木球，用天平测量质量，天平平衡时如Ⅱ图所示，记录小木球质量为m
（e）利用密度公式计算出结果。
（1）实验中使用天平测出小木球的质量m= g，木球的体积V= cm3。此值比木球密度真实值要 （选填“偏大”或“偏小”）。
（2）实验后，他总结经验发现使用天平测量小木球质量误差较大。如不用天平，只在（a）（b）（c）三个步骤中增加一个步骤也可以测出小木球的密度。请你写出这个步骤： 。
根据你补充的步骤，写出计算小木球密度的表达式： 。（用字母表示，水的密度为ρ水）
