入库时间：2015-04-15按照题目的要求作图：
（1）杠杆AO在力F1、F2的作用下处于静止状态L2是力F2的力臂，在图11-50中画出力F1的力臂L1和力F2。
（2）如图甲所示，请你画出图中的反射光线和折射光线。
-
难度：
使用次数：147
入库时间：2015-04-15
如图甲是电子
体重测量仪的原理图，其中金属弹簧上端和滑动变阻器R′（最大值为25Ω）的滑片焊接在一起，下端与电压表的一端及开关连接．R0为保护电阻，其阻值大小为5Ω. 重力大小可通过电压表示数来转换，电源的电压为12V．（g取10N/kg）（1）质量为m=60kg的学生双脚站立在测量仪平台上时，人双脚与平台的接触面积为2.5×10-2m2，求此时人对平台的压强P ；
（2）在称量不同人的重力时，求电压表示数的最大值UR’
（3）已知平台所受压力F与变阻器接入电路的阻值之间的关系如
图乙所示，求当测量题（1）中学生体重时滑动变阻器R ’的电功率．
-
难度：
使用次数：67
入库时间：2015-04-15

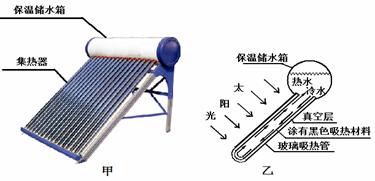

太阳能热水器能利用太阳能把水从低温加热到高温，以满足人们日常生活的需要。如图甲所示，太阳能热水器主要由两部分构成：一部分是由许多根玻璃吸热管组成的集热器，每根玻璃吸热管由双层玻璃管组成，双层玻璃管之间是真空。如图乙所示是玻璃吸热管的工作原理图，它的结构与保温瓶的玻璃内胆相似，只是在玻璃吸热管的内表面涂了一层黑色的吸热材料；另一部分是保温储水箱，保温储水箱下部与玻璃吸热管相通。
玻璃吸热管工作原理如图乙所示：当太阳光入射到黑色的吸热层上时，黑色吸热层能把太阳能更有效地转化为内能，将管内的水加热。向光一侧的水被加热后体积增大，向上运动；背光一侧的水由于温度较低，向下运动，形成冷热水循环，最终整箱水都升高至一定的温度。玻璃吸热管具有吸热保温作用。请回答以下问题：
（1）玻璃吸热管
内向光一侧的水吸热后体积增大、密度 （选填“变大”、“不变”或“变小”）。（2）能否将黑色的吸热材料涂在玻璃吸热管的外表面上？简单说明理由。
（3）将质量为100kg的初温为20℃的水加热到60℃，求这些水需要吸收多少热量？[水的比热容是4.2×103J/（kg·℃）]
（4）某品牌太
阳能热水器集热器面积为S=2m2，热效率为η=40%（即热水器能将照射到玻璃吸热管上的太阳能的40%转化为水的内能），该地点太阳能辐射到地面的平均功率为P=1.4×103W/m2（即平均每平方米每秒钟太阳辐射能为1.4×103J）。在第（3）小题中水吸收的热量由该热水器提供，求需要加热多长时间？
