难度：
使用次数：74

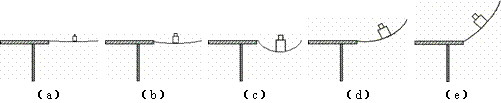

入库时间：2015-04-15某小组在探究“物体对支撑面的压力大小与什么因素有关”时，用左端固定在桌子一端的弹性薄钢片进行实验。先将钢片水平放置，再将重力不同的砝码放置在钢片中间，其实验步骤与现象如图（a）、（b）和（c）所示。接着，将钢片右端抬起与水平方向成一定夹角，将砝码放置在钢片中间，其实验步骤与现象如图（d）、（e）所示。（砝码重G a＜G b＜Gc= Gd= Ge）
⑴分析比较图（a）、（b）、（c），可以得出的初步结论是： 。
⑵分析比较图（c）、（d）、（e），可以得出的初步结论是： 。
-
难度：
使用次数：176
入库时间：2015-04-15
如图所示的图象分别是家庭电路中的两个白炽灯泡L1、L2的U—I图象。由这两条曲线可知，当灯泡两端电压增大时，灯丝的电阻也随着增大，而电阻是导体本身的一种性质与电压、电流无关．对此你如何解释？ 。在确保电路安全的前提下，将灯泡L1、L2串联在电路中，则电源电压最大为 V。
-
难度：
使用次数：164
入库时间：2015-04-15

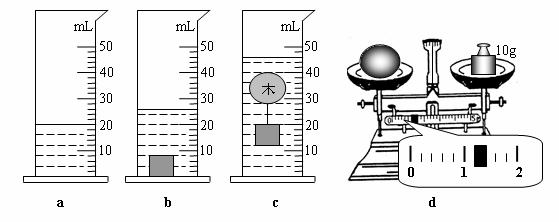

小红想测出一个实心小木球的密度。但是发现小木球放在水中会漂浮在水面上，无法测出它的体积。小红设计了以下实验步骤：
（a）把适量的水倒进量筒中如图a所示，记录此时水的体积为V1；
（b）把小铁块单独放入水中静止时如图b所示，记录此时量筒中水面的示数为 V2；
（c）用细线将小木球系在小铁块上，放入水中，静止时如图c所示，记录此时量筒中水面的示数为V3；
（d）从水中取出小木球，用天平测量质量，天平平衡时如图d所示，记录小木球质量为m；
（e）利用密度公式计算出结果。
实验中使用天平测出木球的质量m=___ __g，木球的体积V=_________cm3，计算出小木球的密度ρ木=___________kg/m3。此值比木球密度的真实值要______（选填“偏大”或“偏小”），原因是 。
-
难度：
使用次数：104
入库时间：2015-04-15

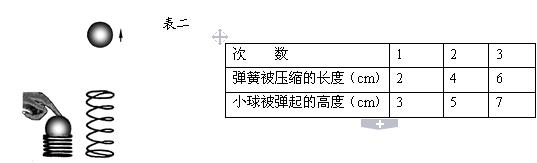

如图
所示，压缩弹簧，弹簧可以将小球弹起。弹簧将小球弹起的高度与哪些因素有关呢？（以下所有弹簧被压缩后都未超过其弹性限度）。（1）小明利用一根弹簧、一个小球和刻度尺进行了三次实验，得出的三组不同数据如表二所示，由表二可得出的初步结论是： 。
（2）小红猜想：弹簧将小球弹起的高度可能与被压缩弹簧的材料有关。她设计的探究方案如下：
①将A、B两根外形完全相同，材料不同
的
弹簧分别置于水平桌面上；②将小球置于弹簧A的上端，按下小球，使弹簧被压缩的长度为5cm，松手后小球被弹起，记下小球弹起的高度H1；
③再将同一小球置于弹簧B的上端，按下小球，使弹簧被压缩的长度为6cm，松手后小球被弹起，记下小球弹起的高度H2；
④比较H1、H2的大小，就可初步得出弹簧将小球弹起的高度是否与被压缩弹簧的材料有关了。
小红探究方案中存在的一个问题是： 。
（3）影响弹簧将小球弹起的高度的因素可能还有 （说出一个影响因素即可）；弹簧在生产和生活中有着广泛有应用，请你举出一例 。
-
难度：
使用次数：183
入库时间：2015-04-15
在完成“测量小灯泡功率”的实验后，小明产生疑问：实验中滑动
变阻器接入电路的阻值发生变化时，它消耗的电功率如何变化呢？为此，他找来了下列器材：电流表、电压表、开关各一个，一个额定电压是4.5V、正常工作电流约为0.5A的小灯泡，三个规格分别为“20Ω，1A”、“30Ω，0.5A”和“50Ω，1A”的滑动变阻器，导线若干，电源(电压为6V)。实验中小明设计的电路如右图所示，在正确的连接和调节滑片后，他测出的数据如下表：
实验次数
1
2
3
4
5
6
7
电压表示数/V
4.5
4.0
3.5
3.0
2.5
2.0
1.5
电流表示数/A
0.17
0.22
0.28
0.34
0.39
0.44
0.51
电阻/Ω
26.5
18.2
②
8.82
6.41
4.55
2.94
功率/W
0.77
①
0.98
1.02
0.98
0.88
0.76
（1）在表中的空格处填上适当的数据；
（2）通过分析表中的数据，你认为小明选择的是规格为_____________的滑动变阻器；
（3）分析表中的数据，写出该滑动变阻器消耗的功率随它接入电路的电阻变化而变化的情况是____________________________________________________________；
（4）利用现有的器材，还可以完成实验是：
（5）另一位同学建议用一个定值电阻换下电路中的灯泡再进行研究，他这样做的原因是：________________________________________________________________。
