难度：
使用次数：167
入库时间：2015-04-14根据图15中通电螺线管旁边小磁针N极的指向，判断电源的正、负极，并写在括号内。
-
难度：
使用次数：62
入库时间：2015-04-14
中学物理课外实验小组，为了探究物体浸在水中不同深度所受浮力的变化情况，进行了如下的实验：将一挂在弹簧测力计下的圆柱型金属体（高度为10cm）缓慢浸入水中（水足够深），如图16所示，从圆柱体接触水面至接触容器底之前，分别记下圆柱体下表面所处的深度h和弹簧测力计的示数F。实验数据如下表：
实验次序
1
2
3
4
5
6
7
8
h/cm
0
2
4
6
8
10
12
14
F/N
4.75
4.25
3.75
3.25
2.75
2.25
2.25
F浮/N
0
0.50
1.00
1.50
2.00
2.50
2.50
（1）请将实验记录表填写完整；
（2）依据表中数据，在图17所示的坐标系中画出浮力F浮与深度h关系的图像；
（3）通过对图像的分析，你得到的结论是： 。
-
难度：
使用次数：154
入库时间：2015-04-14

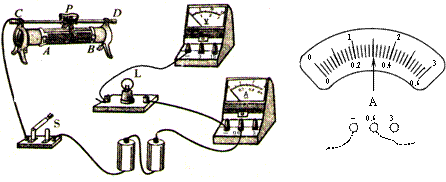

在“测小灯泡电功率”的实验中，小灯泡的额定电压为2.5V，灯丝电阻约为10Ω
（1）请用笔画线代替导线，将图18所示的实验电路中未连接部分连接完成(连线不得交叉)。 (2)连接电路时，开关应处于 状态；按照你连接的电路，滑动变阻器的滑片应调节至最 (选填“左”或“右”)端。
(3)实验时调节滑动变阻器，当电压表的示数为 V时，小灯泡正常发光，此时电流表的示数如图19所示，则通过灯泡的电流为 A，小灯泡的额定功率是 W。
(4)该实验还可以测定小灯泡的电阻。根据以上实验数据，小灯泡的电阻为 Ω。
-
难度：
使用次数：149
入库时间：2015-04-14
某索道全长2400m，上、下高度差约600m。如图20所示的吊车重约
1500N．求：（6分）（1）若吊车与钢索的接触面积为0.01m2，索道上挂吊车处的钢索承受的压强是多大？
（2）若吊车从索道最高处运行到最低处，需时20分钟，吊车的速度是多少？
（3）吊车的重力总共做了多少功？
-
难度：
使用次数：204
入库时间：2015-04-14
如图21所示．工人用240牛的拉力拉绳使水中的小船匀速靠岸，用10分钟将绳子拉下60米，已知小船重1．8×10４牛，小船行进中受到的阻力是它所受重力的0．01倍，求：（6分）
（1）小船受到的浮力
（2）工人拉绳时做功的功率；
（3）此装置的机械效率．
