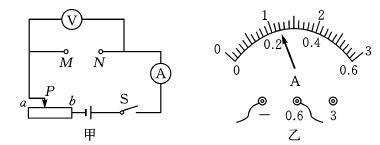

入库时间：2015-04-11（2014·泸州）如图甲所示的电路中电源电压U=6 V，滑动变阻器的最大阻值为50 Ω. 我们在图甲中的M、N之间接入不同的待测电阻和小灯泡，进行了下列实验探究.请完成下 列填空：
（1）利用该电路探究电流与电阻的关系时，仅将M、N间的电阻由10 Ω替换成5 Ω，闭合开关S，电流表示数将_________（填“增大”或“减小”），要使电压表示数不变，应将滑片向________（填“a”或“b”）端滑动到一定位置.
（2）若在M、N间接入额定电压为3.6 V的小灯泡L，调节滑片P使灯泡正常发光时，电流表的示数如图乙所示，此时通过灯泡的电流为_________A，灯泡的额定功率是________W.保持滑动变阻器滑片现在的位置不动，将灯泡L换成看不淸标识的电阻箱，只调节电阻箱，将电压表的示数调为3.6 V时，此时电阻箱接入电路的阻值为 ________Ω.
（3）为探究串联电路总电阻的阻值与各串联电阻的阻值之间的关系，他们将5 Ω和10 Ω的定值电阻串联后接入M、N之间，移动滑片读得电压表和电流表的示数分别如下：当U1=2.92 V时，I1=0.20 A；当U2=4.44 V，I2=0.30 A，分析两组数据可得到两电阻串联后总电阻阻值的测量值是_________Ω.
-
难度：
使用次数：130
入库时间：2015-04-11

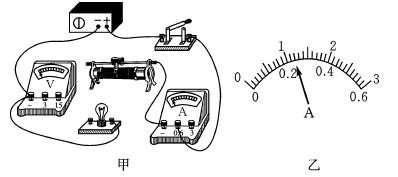

（2014·黔西南）图甲是测量灯泡（U额=2.5 V）电阻的电路，电源电
压为4 V.（1）请将图甲电路连接完整（导线不能交叉）.连接电路时开关应处于_______状态.
（2）
实验中滑动变阻器除了保护电路外，还可以_______________________________.下表是记录部分实验数据图乙是第一次实验中电流表示数，该示数为________A，这5次实验中，灯泡电阻的最大值大约为_______Ω（结果保留2位小数）.
实验次数
1
2
3
4
5
电压
2.5
2.0
1.5
1.0
0.5
电流
-
0.22
0.19
0.16
0.10
-
难度：
使用次数：155
入库时间：2015-04-11

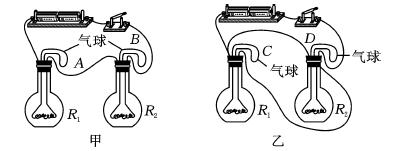

为了探究电流产生的热量跟什么因素有关系，王军设计了如图所示的甲、乙两装置.他将两段阻值不同的电阻丝（R1<R2）分别密封在两个完全相同的烧杯中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变.
（1）甲装置可探究电流产生的热量与_____
_______是否有关.（2）在这个实验中，电流产生热量的多少是通过_________________体现出来的，像这种用 能直接观测的量来显示不易直接观测的量的方法叫“转换法”.这种方法在物理学的研究中经常用到，请你列举一例：_________________________________________.在装置甲、乙所示的两次实验中，比较相同时间里气球A与C体积变化情况可探究电流产生的热量与________________有关.
若甲、乙两装置同时实验，在相同的通电时间里，A、B、C、D四个气球胀大的程度从大到小的排列顺序是___________________.
-
难度：
使用次数：119
入库时间：2015-04-11
磁铁具有吸引铁、钴、镍等物质的性质，小蕊和小昌同学想探究磁体对回形针的吸引力的大小与放入它们之间物体的哪些因素有关，请你参与探究并解决一些问题.
（1）如图甲，保持磁体和纸片间的距离一定，在纸片上放入不同的物体时，通过比较纸片下面能吸附的回形针数量，显示磁体对回形针吸引力的大小.回形针的放置有乙、两两种方法，依据_______________的原理，回形针在磁场中某点受到的吸引力等于它的重力，应选择图中_______（填“乙”或“丙”）所示的方法.
（2）选择正确的方法后，他们在纸片上分别放入形状、面积和厚度相同，材料不同的铁板、铝板等，观察能吸引的回形针个数，多次实验后将数据记录在下表中.
磁体与纸片间放入的物体
吸引回形针数量/个
不放物体
4
铁板
1
镍板
1
铝板
3
陶瓷板
3
玻璃板
3
塑料板
3
①分析数据，可以得出，在其他条件相同时，放入铁板或镍板，吸引回形针的数量 _______，说明铁板和镍板对吸引力的影响_______________，即对磁性屏蔽效果明显.
②铁、镍、铝都是导体，而铝对磁性屏蔽效果不明显，原因可能是___________________.
③铝是导体，陶瓷、玻璃和塑料是绝缘体，从表中数据知道，它们对吸引力影响效果相同.据此，你提出一个值得探究的问题：_______________________________.
（3）他们在纸片上分别放入形状和__________相同、面积不同的铁板.发现铁板面积越大，吸住的回形针数量越少.
（4）日常生活中，磁卡常受外界磁场影响出现消磁现象.请你根据含有铁、镍的物体对磁性屏蔽效果明显的性质，再写出一种保护磁卡磁性的方法.____________________.
-
难度：
使用次数：183
入库时间：2015-04-11
（201
3·衡阳）小明为了探究“电磁铁的磁性强弱与哪些因素”有关，做了以下几次实验，实验现象如图所示.根据图示现象回答下列问题：
（1）通过观察图甲中A与B两个电磁铁可知：当通过线圈的电流相同时、有无铁芯相同时，电磁铁线圈的匝数越多，它的磁性就越_________.
（2）通过观察图甲中B与C两个电磁铁可知：当通过线圈的电流相同时、线圈的匝数相同时，__________（填“有”或“无”）铁芯的电磁铁的磁性强.
（3）通过观察图乙与图丙可知：当线圈的匝数相同、有无
铁芯相同时，电磁铁的电流越_______，它的磁性就越强.（4）结论：影响电磁铁磁性强弱的因素有_________________________________________.
