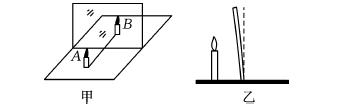

(2014·梅州)如图甲所示,小丽同学在进行“探究平面镜成像特点”的实验时,将玻璃板竖直放在水平桌面上.再取两段相同的蜡烛A和B竖直地放于玻璃板前后,点燃玻璃 板前的蜡烛A,移动蜡烛B,直到看上去蜡烛B与蜡烛A的像完全重合.在此实验中:如果有5 mm厚和2 mm厚的两块玻璃板,应选择_____mm厚的玻璃板做实验,用
两段相同的蜡烛是为了比较像与物_________的关系.
小丽将光屏放在蜡烛B的位置上.发现光屏上____________(填“能”或“不能”)承接到蜡烛A的像.这是因为________________________.
(3)如果玻璃板没有竖直放置(如图乙所示),在实验过程中会出现的情况是__________________________.

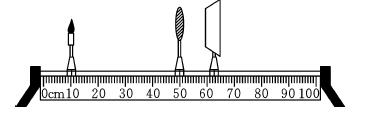

(2014·苏州)小明在做“探究凸透镜成像规律”的实验时.凸透镜的位置固定不动.实 验操作规范.在图示位置时,烛焰恰好在光屏上成清晰的像.
这个像的成像原理与______________(填“放大镜”“投影仪”或“照相机”)相同.若将 蜡烛向右移动少许.则应将光屏向_____(填“左”或“右”)移动才能再次在光屏上成清晰的像,此时像的大小比刚才的像要____些.
再在凸透镜左侧附近放一凹透镜(图中未画出),这时需要将光屏向____(填“左”或“右”)移动才能在光屏上成清晰的像.
为了粗测凸透镜的焦距.小明上午第二节课下课后.将凸透镜与水平地面平行放置.调节凸透镜到地面的距离,直至地面上出现一个最小的亮点,小明认为此点就是凸透镜焦点的 位置.旁边的同学却告诉他.这个亮点不是凸透镜的焦点位置,其理由是:_________________________________________.

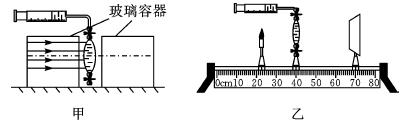

(2014·无锡)某物理兴趣小组利用透明橡皮膜、注射器、乳胶管、止水夹等器材制成凹、凸形状可改变的液体透镜,并利用液体透镜探究“光的折射”和“透镜成像”,如图所示.在探究“凸透镜对光线的作用”时,首先在两个透明玻璃长方体容器中充入蚊香烟雾,然后将水注入橡皮膜,制成液体透镜,再将液体透镜放置在两个玻璃容器之间,如图甲 所示,让光线沿图示方向射入玻璃容器,经透镜折射后折射光线将______(填“偏离” 或“偏向”)主光轴.如果此时再用注射器向橡皮膜注水,改变液体透镜的凸起程度,则折射光线偏折的程度_________(填“会改变”或“不改变”),在玻璃容器中充入蚊香烟雾的目的是___________.
在用液体透镜探究“凸透镜成像规律”时,蜡烛、光屏和液体透镜的位置如图乙所示, 光屏上出现清晰的烛焰像,若透镜位置不动,将蜡烛移到光具座10 cm刻度时,则烛焰经凸透镜所成的像是( )
A.放大、倒立的实像
B.放大、正立的虚像
C.缩小、倒立的实像
D.缩小、正立的实像
