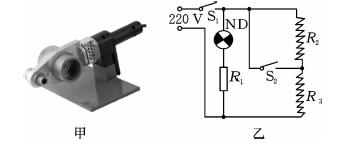

入库时间：2015-04-09（2013·吉林）甲图是用来焊接自来水管的塑料热熔器.通电后，加热头发热，使需接上的塑料水管的两头熔化，将它们对接、紧压在一起，冷却后，就可以拼成一根水管了.其电路部分如图乙所示，S2为温控开关，S1是手控开关. ND为指示灯，R1是限流电阻，R2和R3均为加热电阻.下表是它的技术参数.
产品名称
便携自动控温式PPR/PP-R
塑料管材
型号
20-32 MM（配Ф20、Ф25、Ф32模头）
环境温度
-20 ℃～50 ℃
相对湿度
45%～95%
额定电压
220 V
加热头温度
260 ±5 ℃
功率
加热：1 000 W，保温：250 W
安全指标
绝缘电阻不小于1 MΩ
（1）请说出加热和保温状态下，开关S1和S2所处的状态.
（2）求出R2的电阻值.
（3）若熔化1 kg的PVC塑料需要吸收106 J热量，某次
熔接时要需熔化80 g的PVC，则正常情况下至少要加热多长时间？ （4）在设计时，若指示灯ND可在“3 V 0.3 A”普通灯泡和“3 V 10 mA”的发光二极管中．任选一种，你认为选哪一种比较
合适，请说明理由.
-
难度：
使用次数：93
入库时间：2015-04-09
（2013·黄冈）电热加湿器工作原理：加湿器水箱中部分水通过进水阀门进入电热槽中受热至沸腾，产生的水蒸气通过蒸汽扩
散装置喷入空气中，从而提高空气湿度.下表是某同学设计的电热加湿器部分参数，其发热电路如图所示，R1、R2为阻值相同的发热电阻，1、2、3、4为触点，S为旋转型开关，实现关、低、高档的转换.则：额定电压
220 V
额定最大发热功率
400 W
水箱容积
4 L
适用面积
40～60 m2
(1)若加热前水温为20 ℃，电热槽内气压为标准大气压，从加热到沸腾最短时间为3分钟，则电热槽中水的质量是多少千克？［不计热损失，c水=4.2×103 J/(kg·℃)，结果保留两位小数］
(2)加湿器在低档时的发热功率.
(3)对于需要制冷的室内，电热加湿器会使其气温升高，请提出一条改进的建议.
-
难度：
使用次数：92
入库时间：2015-04-09
（2013·临沂）用豆浆机制作豆浆的过程是：按合适的比例把豆料、清水放入豆浆机中、
经过预热、打浆、加热等程序，即可制成熟豆浆.某豆浆机的参数如下表：
型号
额定电压
额定频率
打浆功率
加（预）
热功率
容量
SYL-624
220 V
50 Hz
200 W
1 100 W
2 000 mL
一次打浆要向豆浆机中加入黄豆和清水共1.5 kg，需13 min完成加工过程，其工作信息
如图所示.请解答下列问题：
（1）根据工作信息图可知从第6 min至第9 min为第一段加热过程，求这段过程中豆浆吸收的热量是多少?［ c豆浆=4.0×103 J/(kg·℃)］
（2）豆浆机正常工作完成一次豆浆制作，共消耗多少电能？
