难度：
使用次数：131
入库时间：2015-04-07根据要求作图.
（1）如图甲，O为乒乓球的重心，请在图中作出乒乓球竖直上升过程中受重力和空气阻力的示意图。
（2）如图乙，请画出光线通过凹透镜后的折射光线。
（3）根据图丙中通电螺旋管的N极，标出电源的正极和小磁针的N极。
-
难度：
使用次数：104
入库时间：2015-04-07
如图是某型号起重机从水中调起一重7.9t的钢锭，L1、L2分别为2m、6m。
(g取10N／kg，ρ钢＝7.9×103kg／m3) 求：
（1）钢锭全部浸在水中时受到的浮力是多大?
（2）起重机将钢锭调离水面后，起重机的作用力F1是多大？
（3）调离水面后钢锭又匀速上升了3m，这个过程中起重机做的功为3.95×105J，这时，起重机的机械效率是多少？
-
难度：
使用次数：123
入库时间：2015-04-07

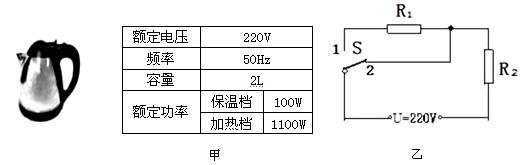

如图甲所示是某家用电热水壶及铭牌，如图乙所示是它的工作简化电路（R1和R2都是发热电阻），其中S是温度自动控制开关，当温度升高到一定值时，电热水壶自动切换到保温状态。（不计温度对电阻的影响）求：
（1）电热水壶加热时，电路中的电流是多少？
（2）电阻丝R1的阻值多大？
（3）电热水壶保温11min时，电阻R1所消耗的电能是多少？
-
难度：
使用次数：112
入库时间：2015-04-07
小华测量小灯泡功率的实验，所用小灯泡的额定电压为2.5V。
（1）实验中
所用电压表在未接入电路时表盘如图甲所示，在使用它测量前应进行的操作是＿＿＿＿＿。（2）小华连接的电路如图乙所示，其中有一根导线连接错误，导致开关没有闭合时＿＿＿＿＿表就有读数。请在这根导线上打“×”，并用笔画线代替导线，将其改正。
（3）实验中测出小灯泡在U=2.0V时的功率后，要测量其额定功率，应向＿＿＿＿（左/右）移动滑动变阻器的滑片。当电压表示数达到额定电压时，电流表示数如图丙所示，其值为＿＿＿＿A，则小灯泡的额定功率为＿＿＿＿＿W。
（4）同组的小红认为该电路还可以用来研究电流与电压之间的关系，你是否同意她的观点＿＿＿＿＿，理由是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
-
难度：
使用次数：168
入库时间：2015-04-07
苹果
是一种智慧之果，它具有传奇般的色彩。下面就让我们来一次有关苹果的探索之旅吧！（一）测量苹果的密度：
方法一：如图甲所示，用天平测得苹果的质量为 g；若苹果的体积为200cm3，则苹果的
密度为 g/cm3；方法二：将苹果轻放入装满水的溢水杯中，静止时，苹果漂浮在水面上，测得从杯中溢出水的体积为V1；再用细针缓缓地将苹果全部压入水中，从杯中又溢出了体积为V2的水。已知水的密
度为ρ0，则苹果密度的表达式为ρ苹果＝ 。
（二）科学探究：苹果电池的电压大小U与电极插入苹果的深度h的关系。
在苹果中插入铜片和锌片，就能自制成为一个苹果电池，铜片是电池的正极，锌片是负极。那么，苹果电池的电压大小与电极插入苹果的深度之间有怎样的关系呢？某实验小组用如图乙所示的实验器材对该问题进行探究。
（1）实验时，应保持其它条件不变，只改变 ；
（2）某小组同学测得的实验数据如下表；
电极插入的深度h/cm
1
2
3
4
5
苹果电池电压U/V
0.12
0.18
0.22
0.27
0.3
分析表
格中的数据，你能得到的实验结论是： ；（3）科学猜想：苹果电池的电压大小还可能与 有关；
（4）一只苹果电池的电压比较低，可以将多只苹果电池 联，从而获得较高的电压。
