难度：
使用次数：92
入库时间：2015-04-06为探究电磁铁的磁性强弱跟哪些因素有关，小明所在的实验小组用漆包线(表面涂有绝缘漆的导线)在大铁钉上绕若干圈，制成简单的电磁铁，结合其他实验器材做了如图19所示的实验(图中线圈匝数的疏密表示线圈匝数的多少，各图中的滑动变阻器、电源和大铁钉均相同)．实验中通过观察电磁铁吸引大头针数目的多少，来判断它的磁性强弱．
根据图19中观察到的情况，完成下面填空：
(1)通过比较图19中的＿＿＿＿＿＿两种情况可知，通过电磁铁的电流越大，它的磁性越强．(选填图19中的序号)
(2)通过比较图19D中甲、乙两个电磁铁吸引大头针的情况，发现外形结构相同的电磁铁，当通过的电流相同时，线圈匝数越＿＿＿＿＿＿，磁性越强．
图19
-
难度：
使用次数：93
入库时间：2015-04-06
图18所示的实验装置中，闭合开关后，原来处于静止状态的铝杆ab会在水平放置的铜制轨道上运动起来．这一现象说明：______．
图18
-
难度：
使用次数：225
入库时间：2015-04-06
(1)参见图20，在电磁继电器中，除电磁铁的铁芯外，必须用铁制作的部件是______(填标号)．
(2)图20是未完成的恒温箱电路图．其中R是用于加热的电热器，M是用于散热、换气的吹风机．S是温控开关，箱内温度高于设定温度时，S自动闭合；箱内温度低于设定温度时，S自动断开．电热器R和吹风机M交替工作，以保证箱内温度无明显变化．请根据要求完成电路图的连接．
图20
-
难度：
使用次数：58
入库时间：2015-04-06
如图20所示，是一种温度自动报警器的原理图．在水银温度计中封入一段金属丝．当温度达到金属丝下端所指示的温度时，就可以发出报警信号．这种温度自动报警器既可以进行高温报警(即温度达到或超过设定的温度时报警)，也可以进行低温报警(即温度低于设定的温度时报警)．请你根据上面的介绍，并结合图20分析回答下面的问题．
(1)水银温度计在电路中的作用相当于一个____________；
(2)若设定报警灯为红色，正常状态指示灯为绿色，该装置设定为高温报警时，则灯L1应为______色．(填“红”或“绿”)
图20
-
难度：
使用次数：104
入库时间：2015-04-06

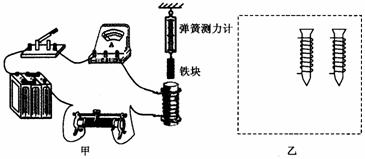

如图21甲是小明设计的“探究影响电磁铁磁性强弱的因素”的实验装置图。
图21
(1)小明的实验方案所能够研究的问题是：______________________________________
_______________________________________________________________________。
(2)为了探究“电磁铁磁性的强弱与线圈匝数的关系”，小明设计利用两个相同规格的大铁钉和漆包线，自制了两个匝数不同的线圈(如图21乙)，并准备了适量的大头针。请你帮助小明设计实验电路图并画在图21乙方框内。
