入库时间：2015-04-06实验桌上有如下器材：符合实验要求的电源一个、电流表和电压表各一只、滑动变阻器一个、单刀单掷开关一个、各种阻值已知的定值电阻和导线若干。要求从实验桌上选择适当器材，在实验过程中不能拆改电流表的接线，请设计一个实验证明：“在电阻两端电压保持不变时，通过电阻的电流与该电阻的阻值成反比”。请画出实验电路图，并写出实验步骤。
（1）实验电路图：
（2）实验步骤：
-
难度：
使用次数：56
入库时间：2015-04-06
图20是未完成的研究欧姆定律的实验电路．(1)请你以笔画线代替导线完成电路连接，要求开关S闭合后，滑动变阻器的滑片P向右移动时，电压表的示数变大．(2)下面表格中记录的是部分实验数据，分析数据可以得到的结论是＿＿＿＿＿＿．
实验序号
1
2
3
4
5
6
电阻R/Ω
5
5
5
5
5
5
电压U/V
0.5
1.0
1.5
2.0
2.5
3.0
电流I/A
0.1
0.2
0.3
0.4
0.5
0.6
图20
-
难度：
使用次数：175
入库时间：2015-04-06
实验桌上有如下器材：电源一个；调好的电流表一块、开关一个、电阻箱一个；阻值已知但大小不同的定值电阻六个和导线若干．请你从中选择器材，设计一个实验证明：“当电阻两端的电压保持不变时，通过电阻的电流跟电阻成反比”．
(1)画出实验电路图；
(2)写出主要实验操作步骤．
-
难度：
使用次数：168
入库时间：2015-04-06

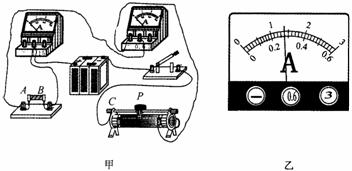

如图18甲所示，晓敏想用该电路研究通过电路中的电流与AB两点间电阻阻值的关系．
(1)请用笔画线代替导线，将实物电路连接好；
(2)闭合开关，电流表示数如图18乙所示，则电流表示数是______A，此时电压表指针恰好指在2.8 V的位置，由此可以计算出AB两点间电阻的阻值是______Ω．在实验过程中，若将AB两点间的电阻更换为15 Ω时，应将滑动变阻器的滑片向______移动．(填“左”或“右”)
图18
-
难度：
使用次数：187
入库时间：2015-04-06

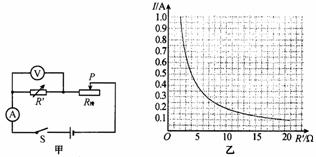

小阳用图19甲所示的电路，研究通过导体的电流与导体电阻的关系．电源两端电压为6 V且保持不变，实验过程中，他做了六次实验，每次改变电阻箱R′的阻值后，通过调节滑动变阻器始终保持R′两端的电压不变，记下相应的电流值．根据记录的六组数据，他在方格纸上描出了电流I与电阻箱阻值R′的关系图线，如图19乙．(3分)
(1)小阳在实验过程中，控制电阻箱R′两端的电压是______V；
(2)小阳根据图象分析，当通过R′的电流为0.4 A，滑动变阻器接入电路中的电阻是______Ω．
图19
