难度：
使用次数：151

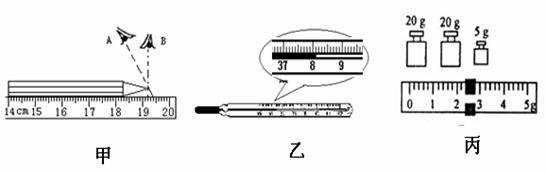

入库时间：2015-03-22(1) 如下图所示，是小丽同学在实验中所测量的数据，现请你填写测量结果：
甲图中这段铅笔的长度应是_______cm； 乙图中体温计的示数是 ℃；丙图中天平读数是 g。（2）如图13所示，在研究光的反射规律 实验中，平面镜M平放在平板上，
E、F是两粘接起来的硬纸板，可绕垂直于镜面的接缝ON转动。①如图13甲，当E、F在同一平面上时,让入射光线AO沿纸板E射向镜面，在F上可看到反射光线，若将AO向ON靠近，则OB_______ _ON．(填“靠近”或“远离”)
②如图13乙，把半面纸板F向前或向后折，则__ ___(填“能”或“不能”)看到反射光线，说明反射光线与入射光线及法线ON在______ ___。
-
难度：
使用次数：60
入库时间：2015-03-22
某校实验室购买了一批铭牌为“2.5V 0.75W”的小灯泡，小军同学利用其中一只灯泡做测量小灯泡电功率的实验。现请你帮他完成下面问题：
（1）用笔画线代替导线把如图14甲所示的实物电路补充完整(2分)。
（2）在闭合开关前，滑动变阻器的滑片P应调至_________端（选填“A”或“
B”）（3）闭合开关并调节滑动变阻器，测得如下一组数据．其中第2次实验时的电流表示数如图14乙所示，则第二次测得的电流是 A 。
实验次数
1
2
3
电压Ｕ／V
2.0
2.5
3.0
电流Ｉ／A
0.34
0.44
（4）小灯泡正常工作的电压是 V，正常工作的功
率是 W。(5)根据上面这组数据的分析，你认为该小灯泡是 (选填“合格”或“不合格”)的。
图14
甲
乙
甲
-
难度：
使用次数：109
入库时间：2015-03-22
小华同学测滑轮组机械效率时所用的实验装置如图15所示，小华同学对同一滑轮组进行实验探究，得到了下表中的数据
次数
项目
1
2
3
钩码重G／N
4
6
8
钩码上升高度h/m
0.1
0.1
0.1
绳端拉力F／N
1.8
a
3
绳端上移的距离s／m
0.3
b
0.3
机械效率η
74%
80%
c
(1)将表中数据补充完整。a处填__________; b处填__________; c处填_______ _
（2）实验中拉动弹簧测力计时，要注意让弹簧测力计沿着竖直方向做 运动。
（3）分析比较表中的数据，你认为同一滑轮组机械效率发生变化的主要原因是 。
（4）如果继续增大钩码的重量，不计摩擦及绳重，滑轮组的机械效率将 （选填“变大”、“变小”或“不变”）。
-
难度：
使用次数：65
入库时间：2015-03-22
家庭常用的电热水壶标有“220V 1000W”的字样，某同学用这种电水壶烧开水，他盛入1kg的水，测得水的初始温度是20℃，通电7min，水刚好被烧开(在一个标准大气压下)。试计算下面问题：
(1) 该电水壶电热丝的电阻是多大？
(2) 7min内电水壶消耗了多少电能？
(3) 水吸收的热量是多少？
-
难度：
使用次数：155
入库时间：2015-03-22
2013年中山市慈善万人行，路线由兴中道孙文公园一直到市人大路口，其中引人注目的是：车头印有“幸福号”的花车，如图16所示。此花车的巡游参数如下表：
空车质量
20700kg
车身长度
22m
车上表演人
员18人
全程用时
1.5h
行进时
轮胎与地接触面积18×300cm2
整个路线长度约
1.5km
根据以上参数，求解下列问题：（g取10N/kg）
（1）求“幸福号”花车在这次大巡游的行进速度？
（2）设每个演员平均质量为50kg，求车在行进时车对水 平路面的压强？
（3）若花车在水平路面匀速行驶时受到的阻力为2×10
3 N，求“幸福号”花车在这次大巡游中，牵引力所做的功？
