难度：
使用次数：94
入库时间：2015-03-20（2011•大连）如图是静止在水平地面上的拉杆旅行箱的示意图，O是轮子的转轴，O′是箱体的重心．以O为支点，画出力F的力臂和箱体所受重力的示意图．
-
难度：
使用次数：167
入库时间：2015-03-20
（2015•眉山模拟）图中小磁针静止在地球赤道正上方，请标出此时磁针的N、S极．并画出一条通过眉山的磁感线．
-
难度：
使用次数：69
入库时间：2015-03-20

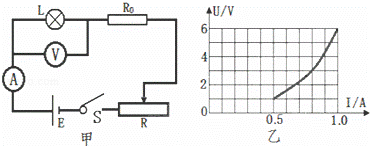

（2015•眉山模拟）小明用如图甲所示的电路测额定电压为6V的灯泡的电功率，保护电阻R0=2Ω，闭合开关S，滑动变阻器的滑动触片从最右端向最左端移动过程中，通过灯泡的电流I与其两端电压U的关系如图乙所示．求：
（1）灯泡的额定功率；
（2）电源的电压；
（3）滑动变阻器的最大电阻值．
-
难度：
使用次数：148
入库时间：2015-03-20
（2015•眉山模拟）用图甲所示的滑轮组运送货物上楼，每件货物重100N，每次运送的量不定，图乙记录了在整个过程中滑轮组的机械效率随货物重力增加而变化的图象．
（1）动滑轮重为多少N．
（2）当某次运送3件货物时，绳子的拉力F是多少N．
（3）滑轮组的机械效率为多少？（不考虑绳重和摩擦）
-
难度：
使用次数：176
入库时间：2015-03-20

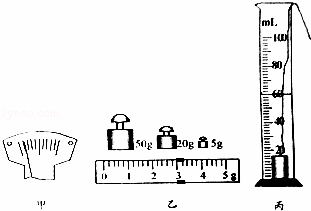

（2015•眉山模拟）小华做测量某种金属零件密度的实验．
（l）天平放在水平台面上，游码移到零刻度，指针稳定时的位置如图（甲）所示，这时应将平衡螺母向 调节，使横梁平衡．
（2）测量零件的质量，天平平衡时，右盘内砝码及游码的位置如图（乙）所示，零件的质量是 g．
（3）在量筒中注入50ml的水，将零件放入水中后，水面位置如图（丙）所示，该零件的体积是 cm3．
（4）该零件的密度是 g/cm3．
（5）该零件所受的受力是 ．
