难度：
使用次数：92

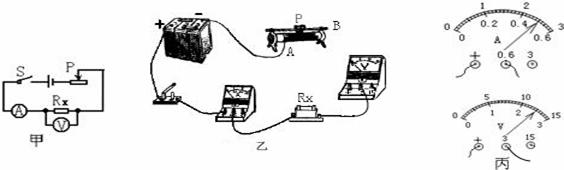

入库时间：2015-03-13如图所示：电源电压为6V，甲图为伏安法测电阻的电路图；乙图为连接不完整的实物图．
（1）对照电路图甲，用笔画线代替导线将乙图中未连接部分连接起来．
（2）实验操作中有可能出现下列A、B、C、D四种错误，如果出现：电流表示数较大，电压表示数为0的现象．其错误属于_________A．电流表的正负接线柱接反 B．电压表的量程选小了
C．电阻Rx发生了短路 D．把滑动变阻器下端两接线柱连入电路
（3）电路连接正确后，闭合开关，将滑片P向右移动时，电压表示数_________（填“变大”、“变小”或“不变”）．
（4）实验过程中，某次电流表和电压表的示数如图丙所示，此时测得的Rx=________Ω．
（5）此实验要多次测量电阻值，最后求电阻值的平均值，其目的是_________ 。
-
难度：
使用次数：123
入库时间：2015-03-13
电动自行车以其环保、快捷、轻便的优势，成为家庭常用的交通工具．如图所示的这辆电动自行车自身重力为600N，在水平公路上匀速直线行驶了4.8千米用了10分钟，行驶时受到的阻力是40N．
（1）求该车在这段时间内行驶的速度是多少米/秒？牵引力做功是多少？
（2）若该车每个车轮与地面的接触面积为0.01m2，车胎能承受的最大压强为2×105Pa，求该车的最大载重量是多少牛？
-
难度：
使用次数：83
入库时间：2015-03-13

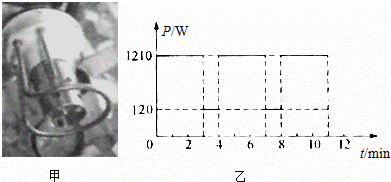

小波的妈妈为了改善早餐的营养，买了一台全自动豆浆机．下表是这个豆浆机的主要技术参数．如图甲所示是豆浆机的主要结构：中间部位是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的电热管，用来对液体加热煮沸．图乙是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作时的“P﹣t”图象．
请解答下列问题：
型 号
SYL﹣624
额定电压
220V
频 率
50Hz
电动机功率
120W
加热功率
1210W
容 量
1000mL
（1）豆浆机正常加热时的电流是多少？
（2）豆浆机正常加热时电热管的电阻是多少？
（3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少？
