入库时间：2015-03-01条形磁体旁的小磁针静止时所指的方向如图所示，试标出条形磁体的N、S极和磁感线的方向。
-
难度：
使用次数：91
入库时间：2015-03-01
下表为一台电烤箱的铭牌，其内部简化电路如图所示，R1和R2均为电热丝。
××牌电烤箱
额定电压
220V
额定功率
高温挡
1
100W低温挡
440W
电源频率
50Hz
试求：
（1）电烤箱在高温挡正常工作10min所产生的热量；
（2）电路中R1的阻值；
（3）电烤箱在低温挡正常工作时，电路中的电流和R1的功率。
-
难度：
使用次数：81
入库时间：2015-03-01

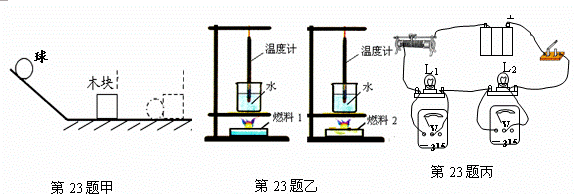

物理实验中，对于一些不易直接测量的物理量，通常利用相关的物理效应间接比较其大小。
（1）如图甲所示是“探究物体动能的大小与什么因素有关”的实验，该实验中“物体动能的大小”是通过 反映的。
（2）如图乙所示是“比较不同燃料热值”的实验，该实验中“燃料燃烧放出热量的多少”是根据
来比较的。（3）如图丙所示是“研究电流做功多少与电压关系”的实验，该实验中“电流做功的多少”是根据 来比较的。
-
难度：
使用次数：74
入库时间：2015-03-01
干电池使用时将 能转化为 能. 某新型手电筒由电池，开关和三粒相同的LED灯珠连接而成，工作时每粒灯
珠都正常发光. 为探究三粒灯珠的连接方式，小明从正在发光的手电筒中取下其中一粒灯珠，发现另外两粒灯珠不亮，由此判断手电筒中三粒灯珠是 联的，写出你的判断依据 。 -
难度：
使用次数：95
入库时间：2015-03-01

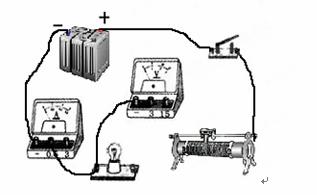

如图所示，是测量小灯泡电功率的实物元件图，其中电源是由三只新蓄电池组成，小灯泡额定电压是3.8V，其灯丝电阻约为10Ω，滑动变阻器标有“10Ω、1A”字样，电流表（0～0.6A、0～3A），电压表（0～3V、0～15V）．
（1）本实验的原理是：_________________；
（2）请用笔画线代替导线，把下图中的电路元件连接成实验电路．
（要求：滑片P向左移时灯变亮，且连线不得交叉）
（3）小明合理地连接好电路，并按正确的顺序操作，刚闭合开关时，发现灯不亮，聪明的小明猜想：
A
．可能灯丝断了 B．可能是变阻器断路C．可能是小灯泡短路 D．可能是小灯泡的实
际功率太小猜 想
电流表示数/A
电压表示数/ V
如果A成立
如果C成立
请你借助已连好电路中的电流表和电压表验证小明的猜想，并将电流表、电压表相应示数填入下表．
（4）排除故障后，在测量小灯泡的额定功率时，应先调节_________________，使小灯泡两端电压为_______V，再测出电路中的_________，即可计算出额定功率；
（5）实际测量过程中小明发现电压表0～15V量程已损坏（另一量程完好），但他仍想利用现有器材测出小灯泡的额定功率，请你帮小明重新设计新的电路图并画在下面的方框内．
（6）小明按重新设计的电路图继续实验，调节滑动变阻器滑片，使电压表示数为___________V时，小灯泡正常发光，此时电流表示数如上右图所示，则小灯泡的额定功率是__________W．
（7）实验时，若发现电流表指针摆动分别出现了如下图甲、乙所示的两种情况. 请分析在使用电流表时分别存在什么问题，并写在下面的横线上。
甲现象存在的问题：_______________________________________；
乙现象存在的问题：_______________________________________．
