难度：
使用次数：58
入库时间：2015-03-01在探究“电流和电阻关系”的实验中，请回答：

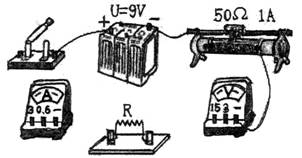

(1)请按上面左侧电路图，连好右侧实物图。（两块表均选用小量程）
(2)滑动变阻器除具有保护电路外．在本实验中还起到的主要作用是_________________________
_____________________________________________________________________________。
(3)将5Ω电阻接入电路后，闭合开关，调节滑动变阻器，当电压表的示数为3V时，记下电流表的示数。
(4)用10Ω电阻替换5Ω电阻，重新闭合开关，接下来的操作是____________________________。
(5)继续换用不同阻值的电阻，重复上述操作。实验中收集到的数据如下表；
分析表中数据，得出的实验结论是___________________________________________________。
(6)若用30Ω电阻替换20Ω电阻，收集第6次实验数据，根据表中数据及实验结论分析，收集的电流值应为___________A（或近似这个值）， 但实验中没能收集到这次的电流值，根据图中及实验过程的信息分析．其原因是____________________________________写出一条即可）。
-
难度：
使用次数：167
入库时间：2015-03-01
在“测量小灯泡的额定电功率”实验中，已知被测灯泡的额定电压为2.5V，请回答：
（1）上面所连的实物图有一条导线连错，请在错误导线上画“×”，同时补画出正确的连线。
（2）电路改正后，闭合开关，调节滑动变阻器的滑片到某一位置，电压表的示数如上面甲图所示，此时电压表的示数为____________V，继续调节滑片使小灯泡正常发光后，电流表的示数如上面乙图所示，则小灯泡的额定电功率为_______________W。
(3)某一实验小组在无电流表的情况下，老师又给他们补充了一个已知电阻R0和两个开关（选用），请你帮助他们小组设计新的测量方案：（电压表的使用可拆卸、不拆卸均可）
所设计的电路图： 简要实验步骤： （用相应字母表示所测出的量）
小灯泡额定功率表达式：P额=___________________________.
-
难度：
使用次数：174
入库时间：2015-03-01
某种电饭锅内部电路的简化图如图所示。R1为保温器，阻值为913Ω，R2为加热器。煮饭时，电饭锅盛米的内胆放入锅内S1自动闭合，再手动闭合开关S，电饭锅开始工作；当锅内食物温度达到103℃时，限温开关S1会自动断开，饭已煮好，并进入保温状态，请回答：
(1)在一个标准大气压下，若用这种电饭锅烧水，则限温开关S1的自动断电功能不起作用，这是为什么？
(2)电饭锅部分参数如上表所示，求其保温功率？（注：保温功率为整个电路消耗的功率）
(3)某次电饭锅正常工作煮好饭后，经测算水和米吸收的总热量为1.188×106J，所用时为25min (不含保温时间)，求此电饭锅将电能转化为热能的效率？
