难度：
使用次数：54
入库时间：2015-02-27小明到实验室做“测定小灯泡L电阻”的实验，在实验中选用的器材及已经连接的部分电路如图所示。
（1）请把实物图连接完整。
（2）实验中连接电路时，开关应 （选填“闭合”或“断开”），闭合开关前，滑动变阻器的滑片P应置于 端（选填“A”或“B”）。
（3）进行实验后，实验数据如下表：且第三次电流表示数如图所示，将电流表的示数和第三次电阻的阻值填入表中，并填在空格中。
试验次数
1
2
3
电压（V）
1.5
2.0
2.5
电流（A）
0.2.
0.22
电阻（Ω）
7.5
9.1
（4）比较几个计算出的电阻值，你能看出其中的规律吗？你对出现的这种现象有什么发现和解释？ 。
（5）若在实验过程中，电流表不小心损坏了。聪明的小明又设计了如图所示的用两个电压表和已知的定值电阻R0测量未知电阻Rx的电路图。
闭合开关S，调节滑动变阻器，得到电压表V1的示数为U1，电压表V2的示数为U2，请你帮助小明算一下，被测电阻的阻值Rx= 。请你想一想，该实验中的滑动变阻器的作用是 。
-
难度：
使用次数：83
入库时间：2015-02-27
利用一根吸管制作一个简易密度计
（1）．为了让饮料吸管能竖直的漂浮在液体中，应在吸管的 （选填“上端”或“下端”）塞入一些铜丝作为配重，并用石蜡将吸管的下端封闭起来．若将它放入液体中后不能竖直漂浮，请提出改进法 ．
（2）．这根吸管竖直漂浮在不同液体中时，液体的密度越大，它露出液面部分的长度越长，受到的浮力大小 （选填“变大”、“变小”或“不变”）。

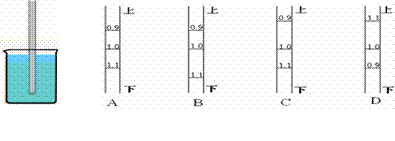

（3）．通过正确计算，在吸管上标出对应的刻度线，便制成了一个简易的吸管密度计．下列四种刻度的标示合理的是（ ）
（4）为了使测量结果更准确，如何使简易密度计上两条刻度线（如0.9、1.0）之间的距离大一些？写出一种方法 ．
-
难度：
使用次数：214
入库时间：2015-02-27
2013年11月6日，我国自行研制的歼-15首次公开亮相，歼15静止在地面上时与地面的接触面积为0.5m2，它的一些技术参数如下表（补充知识：飞机速度为1马赫是指飞机的速度为音速的1倍，即340m/s）：
全机空重
17500千克
最大速度
2.4马赫（标准内油，无武装）
最大航程
3500千米（最大内油，无武装）
单台最大后燃气推力
117.6千牛
（1）歼15以最大速度飞行，飞满最大航程所要时间是多少小时？
（2）如果，全机空载时对地面的压强是多少？（g=10N/kg）
（3）已知歼-15为双发动机，求：它以最大速度飞行时的功率是多少？（请保留两位有效数字.）
-
难度：
使用次数：146
入库时间：2015-02-27
如图甲所示为我们常用的某豆浆机，乙表为某豆浆机铭牌的部分参数，内部简化电路如图丙所示。当S闭合，S1断开时，豆浆机处于加热状态，当S、S1同时闭合时，豆浆机处于保温状态[c水=4.2×103J／(kg•℃)]。
求：(1)豆浆机保温状态下正常工作时的电流是多少？
(2)豆浆机加热电阻R2的阻值多大?
(3)若不计热损耗，该豆浆机将2L的水从30℃加热到90℃，需要多长时间?
甲 乙 丙
