难度：
使用次数：103
入库时间：2015-02-20如图所示是某实验小组的同学在做“测量小灯泡的电功率”实验的电路图，所用的小灯泡标有“2.5V”字样。
（1）请在图甲中用笔画线代替导线把电路图连接完整。如答图所示（1分）
（2）一位同学连接好电路闭合开关后，移动滑动变阻器滑片，发现小灯泡逐渐变亮，而电压表示数逐渐变小，可能的原因是 将电压表与滑动变阻器并联了（1分）。
（３）改正电路后，若要测定小灯泡的额定功率，需将滑动变阻器的滑片P移动，直到电压表的示数为2.5（1分） 2.5V，若此时电流表指针的位置如图乙所示，其示数为 0.22（1分） 0.22A，则小灯泡的额定功率为 0.55（1分）0.W．
（４）另一实验小组也想测量小灯泡的电功率，发现电流表坏了，用一定值电阻R1替代，请你利用现有器材帮助他们测出小灯泡的额定功率。
实验步骤：①将R1串联在电路中，电压表并联在小灯泡的两端，滑动变阻器和小灯泡串联，调节滑动变阻器的阻值，使灯泡两端的电压为2.5V（1分）；
②将电压表并联在定值电阻Ｒ１两端，测得此时定值电阻的两端电压Ｕ１（1分）。
表达式：Ｐ＝ ２.５Ｕ１／ Ｒ１（1分） 。（用所测物理量和符号表示）
甲 乙
-
难度：
使用次数：116
入库时间：2015-02-20
小宇以一定速度将石子向斜上方抛出，石子所做的运动叫做斜抛运动，他想怎样才能将石子抛得更远呢？于是他找小青一起做了如下探究：

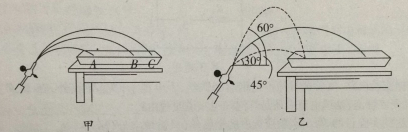

他们用如图甲所示的装置来做实验，保持容器水平，让喷水嘴的位置不变，用开关控制水喷出的速度。
（1）首先让喷水嘴的方向不变（即抛射角不变）做了三次试验：第一次让水的喷出速度较小，这时水喷出后落在容器的A点；第二次，让水的喷出速度稍大，喷出后落在容器的B店；第三次，让水的喷出速度最大，水喷出后落在容器的C点，小宇和小青经过分析得出如下结论：在抛射角一定时，当物体抛出的 速度 （1分） 越大，抛出的距离就越远。
（2）然后控制开关让水喷出的速度不变，让水沿不同方向喷出，如图乙所示又做了几次实验，得到如下数据：
喷嘴与水平方向的夹角
15。
30。
45。
60。
75。
落点到喷嘴的水平距离/cm
50
86.6
100
86.6
50
（3）小宇和小青对上述数据进行了归纳分析，得出的结论是 先变大后变小（1分） ，当夹角为 45。（1分） 时，抛出距离最大。
（4）小宇和小青总结了一下上述探究过程，他们明确了斜抛物体在水平方向上飞行的距离与 抛射角（1分） 和速度有关，他们感到这次探究的成功得益于在探究过程中两次较好地运用了控制变量法。
-
难度：
使用次数：75
入库时间：2015-02-20
太阳能汽车由于清洁无污染，有很好的市场前景，如图所示的太阳能汽车。他的牵引力的功率为1500 W，车轮与地面的接触总面积为0.1m2。该汽车正常行驶时的速度为54km/h。(g=10N/kg)求：
第23题图
（1）若太阳能汽车与人的总质量为1000kg，它静止时对路面的压强；
（2）若该车行驶了30min．求行驶过程中受到的阻力；
（3）与传统汽车相比较，太阳能汽车的优点有哪些？任举一条。
-
难度：
使用次数：114
入库时间：2015-02-20
小刚同学家里的电热饮水机有加热和保温两种挡位，可由机内温控开关S0进行自动控制，电阻R2的阻值为1210Ω。小刚从说明书上查到如下表中的部分数据和如图所示的电路原理图。请解答如下问题：[计算结果若不能整除，保留一位小数， ρ水=1.0×103 kg/m3，c水=4.2×103J/（kg•℃）]
第24题图
（1）将电热水壶中初温为20℃，体积为1.5L的水加热至80℃需要吸收多少热量？
（2）电阻R1的阻值为多少？
（3）实际电压只有198V时，这个电热饮水机加热的实际功率是多大？
