（1）小刚同学做出了以下猜想：
A．电阻一定，电流跟电压成正比
B．电阻一定，电流跟电压成反比
C．电流跟电压无关。你认为合理的猜想是 （填序号），你的依据是 。
（2）为了检验猜想是否正确，小刚设计了如图所示的电路图，其中电源电压为3V，电阻R为20Ω，变阻器R变上标有“15Ω 1A”字样。
①请你帮他选量程：电压表应选 V，电流表应选 A。
实验次数
1
2
3
电压U/V
2
2.4
2.8
电流I/A
0.1
0.12
0.14
②上表是小刚记录的数据，请你替小刚写出结论：电阻一定时， 。
③小刚在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因是 。
（3）小刚还想用这个电路研究电流跟电阻的关系，并与上表中的第1次实验数据作比较，于是他把20Ω的电阻换成10Ω，闭合开关后，小刚的下一步操作是 ，记录数据；接着他再把10Ω电阻换成5Ω，重复上述操作。
-
难度：
使用次数：60
入库时间：2015-02-18
小红用如图甲所示的器材测量了定值电阻Rx的阻值.
（1）用笔画线代替导线完成图甲中的实物电路连接，要求滑动变阻器的滑片向右滑动时连入电路的电阻变小．
（２）小红连接完毕后，开关闭合时，却发现电流表无示数，而电压表示数较大，其故障原因可能是 ．
（３）改正错误后，小红改变Rx两端的电压和电流，两次测得的电阻值分别为R1＝5.1Ω，R2＝5.3Ω．第三次测量时，电流表的示数如图乙所示，电压表的示数为2.6V，
则R3＝ Ω，该电阻的实验测得值应为Rx＝ Ω．
（４）若只将电压表换成阻值已知的定值电阻R0，请你利用上述器材设计能够测量Rx阻值的电路．导线、开关有若干．画出实验电路图，要求不拆电表．
-
难度：
使用次数：183
入库时间：2015-02-18
在探究“影响电流热效应的因素”实验中：
第8题图

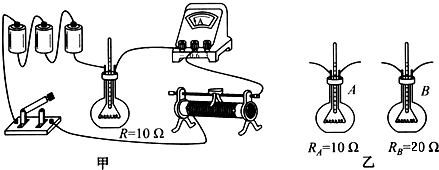

（1）为了探究电热器产生的热量与电流的关系，小明设计了甲图装置，在烧瓶内安装一根电阻丝，并插入一支温度计，通过比较烧瓶内液体的温度变化，来判断相同时间内不同电流产生的热量多少，这种研究方法叫 ．若他想让烧瓶内液体在短时间内温度变化更明显，应选用 （选填“煤油”或“水”），理由是 ．
（2）小明先测量烧瓶内液体的温度后，闭合开关，通电30s再测量烧瓶内液体的温度，得到温度的升高量填入表中；然后移动滑动变阻器滑片改变电流大小，重复上述操作，获得第二组数据（见表）．实验次数
电流/A
通电时间/s
电阻/Ω
温度升高量/℃
1
0.3
30
10
1.5
2
0.6
30
10
6.0
由此得出：同一导体，在通电时间相等时，电流 ，其产生的热量 ．
（3）若要探究电热器产生热量与电阻的关系，应保持电流和通电时间相等，同时选择乙图中 （选填“A”或“B”）烧瓶与甲图中的烧瓶 （选填“串联”或“并联”）．
