难度：
使用次数：310
入库时间：2015-02-09如图所示的电路中，电源电压为18伏且不变．电阻R1的阻值为6欧，滑动变阻器上标有“50Ω 2A”字样．闭合电键S后，电压表V1的示数为6伏．求：
①通过电阻R1的电流．
②滑动变阻器接入电路的阻值．
③若电压表V1、V2所接的量程均为0～15伏，在保证电路安全工作的情况下，计算滑动变阻器R2允许接入的电阻范围．
-
难度：
使用次数：254
入库时间：2015-02-09
如图所示，密度为2×103千克/米3，边长为0.1米均匀正方体甲和底面积为2×10﹣2米2的薄壁柱形容器乙放在水平地面上，乙容器足够高，内盛有0.1米深的水．求：
①甲的质量m甲．
②水对乙容器底部的压强p乙．
③现在甲的上部水平截去体积为V后，正方体甲对水平地面压强为p甲；在乙容器中倒入体积为V的水后，水对乙容器底部压强为P乙，请通过计算比较p甲和p乙的大小关系及其对应V取值范围．
-
难度：
使用次数：183
入库时间：2015-02-09

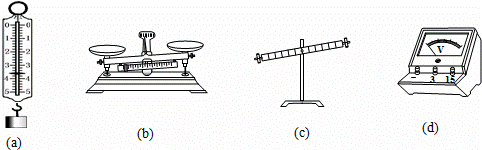

图a所示可知物体的重力为 牛，图b中托盘天平在称量前的情景，需要调节左端的平衡螺母向 移动（选填“左”或“右”）．图c是用于研究 的装置，图d实验仪器应 （选填“串联”或“并联”）在电路中．
-
难度：
使用次数：62
入库时间：2015-02-09
如图所示用来研究凸透镜成像特点的装置，其中A处应装右侧的透镜 （甲/乙）．实验前需要将焰心、透镜中心和光屏的中心大致调节到 ．小丽同学调节好实验器材，在图示位置的光屏找到清晰像；若保持蜡烛和光屏位置不变，要在光屏上成倒立放大的像，则应将透镜向 （选填“左”或“右”）移动，此时的物距 像距（选填“大于”、“等于”或“小于”）．
-
难度：
使用次数：173
入库时间：2015-02-09
小林用电源、电流表、电压表、滑动变阻器（标有“20Ω 1A”字样）、电键、导线等器材来测定电阻RX的值．闭合电键S，无论怎么移动变阻器滑片，电压表的示数始终为1.0伏，电流表示数始终为0.10安．产生这种现象的原因可能是
接着，小林经过思考、分析后，重新进行正确的实验．若电源电压保持不变，在移动滑动变阻器滑片P的过程中，他发现电流表的示数最大示数为0.28安．当他把变阻器的滑片移到某一位置，电压表、电流表的示数如图a、b所示，此时它们的读数分别为 、 ．
根据实验过程中记录的数据，则待测电阻的电阻平均值是 欧．（计算电阻时，精确到0.1欧）
