难度：
使用次数：172
入库时间：2015-02-09在图（a）所示的电路中，电源电压为6伏保持不变，滑动变阻器R2标有“20Ω 1A”字样，所用电流表表盘如图（b）所示．闭合电键，将滑片移到某一位置时，电流表A1与A的示数分别为0.5安和1.1安．
（1）求电阻R1的阻值．
（2）若不改动电路中各元件的连接，在保证电路所有元件安全使用的情况下，求电阻R2消耗电功率的最大值P2最大．
（3）在保证电路所有元件安全使用的情况下，有没有可能使电流表A1与A指针偏离零刻度线的角度相同？（请通过计算说明理由）
-
难度：
使用次数：58
入库时间：2015-02-09
如图所示，柱形容器中装有适量的水，小刚同学用一个平底试管装入适量钢珠漂浮在液面．该试管总质量为200克，底面积为2×10﹣3米2，试管总长为20厘米．
（1）求水深为25厘米时，容器底部所受水的压强．
（2）将该试管放入容器中漂浮时，求容器底部所受压力的增加量．
（3）若该试管在水中漂浮时，试管对应水面的位置设为A水，如图所示：若将该试管分别漂浮在ρ1=0.8×103kg/m3和ρ2=1.2×103kg/m3的液体中，试管在两种液体液面所对应位置分别为A1、A2．
a．请判断试管上位置A1、A2分别位于位置A水的上方或下方，并选择其中一种液体通过计算说明．
b．若将试管漂浮在密度为ρx液体中，所对应液面位置为Ax，且ρx＜ρ1，发现AxA1之间的距离恰好等于A水A1的距离，求液体密度ρx的大小．
-
难度：
使用次数：221
入库时间：2015-02-09

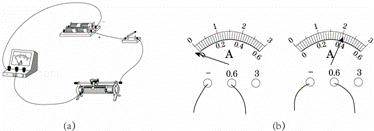

在“用滑动变阻器改变电路电流”试验中，连接电路时，电键应处于 状态；在图（a）所示电路中，闭合电键前，滑片应移到变阻器的 端（选填“左”或“右”），试接触后发现电流表的表盘如图（b）所示，发生这一现象的原因是 ．经思考后，重新连接进行实验，闭合电键后，电流表的示数如图（b）所示，此时电路中电流为 安．
-
难度：
使用次数：125
入库时间：2015-02-09
在“探究液体内部的压强与哪些因素有关”的实验中，小明同学在塑料管上离管底等高的不同位置A、B、C处扎了三个小孔，并将其放入水槽中，如图所示
（1）水通过三个小孔流入塑料管中，说明水内部向各个 都有压强．
（2）若小明改变塑料管在水中的深度，他想探究水内部的压强与 的关系．
（3）若小明还想探究液体内部的压强与液体种类的关系，还需要用液体种类 ，且深度 的液体进行多次试验．（均选填“相同”或“不同”）
-
难度：
使用次数：197
入库时间：2015-02-09
某小组同学做“测定小灯泡的电功率”的实验，所用电源电压为6伏、电压表、电流表、小灯上标有“3.8V 0.3A”、三个滑动变阻器分别标有“5Ω 3A”、“10Ω 2A”、“20Ω 1A”的字样、电键，导线若干．实验时，小涛同学认为电压表应选用0～15伏，电流表选用0～0.6安，滑动变阻器应选用“5Ω 3A”的．
（1）你认为小涛同学器材选择是 的．（选填“合理”、“不合理”）
（2）经过讨论，同学们通过正确的连接和调节滑片后，测出的三次数据记录在表中：
试验次数 灯泡两端电压（伏） 电流（安）
1 3.0 0.26
2 3.8 0.3
3 4.5 0.32
则小灯泡的额定功率为 1.14 瓦．所选用的滑动变阻器是 10Ω 2A ．
（3）小涛的同学小峰认为不用滑动变阻器也可以完成“测定小灯泡电功率”实验，你认为小峰的建议 （选填“可行”、“不可行”），你的理由是： ．
