入库时间：2015-02-06用伏安法测电阻，实验电路图如图，电源电压保持不变．
（1）该实验的原理是 ▲ ；
（2）闭合开关S前，滑动变阻器滑片P应置于 ▲ 端（选填“A”或“B”）；
（3）小明用完好的器材按如图所示实验电路图连接电路，刚一“试触”，就发现电流表的指针迅速摆动到最大刻度，原因可能是：① ▲ ② ▲ ；
（4）小华按图所示的实验电路图正确连接电路，进行实验，某次实验中电压表示数、电流表示数如图所示，则此时通过Rx的电流为 ▲ A，被测电阻Rx= ▲ Ω．
-
难度：
使用次数：138
入库时间：2015-02-06

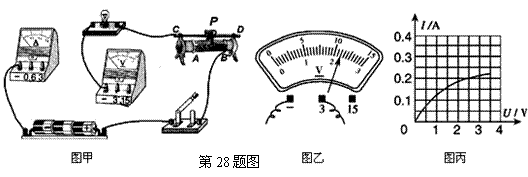

在测定“小灯泡电功率”的实验中，电源电压为4.5V，小灯泡额定电压为2.5V，电阻约为10Ω．
（1）请你用笔画线代替导线，将图甲中的实物电路连接完整；
（2）小明连接好电路后，闭合开关，移动滑片，发现小灯泡始终不亮，且电压表有示数，电流表无示数，则故障的原因可能是 ▲ ；（写出一种即可）
（3）小明闭合开关，移动滑片P到某一点时，电压表示数（如图乙所示）为 ▲ V，则此时灯泡消耗的实际功率 ▲ 额定功率(选填“＞”、“＜”或“＝”)；
（4）小明继续移动滑动变阻器的滑片P，记下多组对应的电压表和电流表的示数，并绘制成I－U图像（图丙），根据图像，可计算出小灯泡的额定功率是 ▲ W；
（5）进一步分析图像可知，随着灯泡两端电压的增大，灯丝电阻逐渐 ▲ （选填“增大”、“减小”或“不变”），造成这一现象的原因可能是 ▲ ．
图23
-
难度：
使用次数：66
入库时间：2015-02-06
在探究“影响电磁铁磁性强弱的因素”实验中，小明制成简易电磁铁甲、乙，并设计了如图所示的电路．
（1）当滑动变阻器滑片向左移动时，电磁铁甲、乙吸引大头针的个数 ▲ （选填“增加”或“减少”)，说明电流越 ▲ ，电磁铁磁性越强；
（2）根据图示可知， ▲ （选填“甲”或“乙”)的磁性强，说明电流一定时， ▲ ，电磁铁磁性越强；
（3）电磁铁吸引的大头针下端分散的原因是 ▲ ．
-
难度：
使用次数：138
入库时间：2015-02-06
在综合实践活动中，小明设计了如图所示的电热水器的电路图．电热丝R1的阻值为44Ω，R2的阻值为2156Ω，电源电压恒为220V，不计温度对电阻的影响．求：
（1）只闭合开关S1，电热水器处于 （选填“保温”或“加热”）状态，此时电路中的电流是多大？
（2）同时闭合开关S1、S2，通电5min，能使5kg水的温度升高10℃，则此过程中水吸收的热量是多少？此状态下，该电热水器的效率是多少？[c水=4.2×103J/（kg·℃）]
-
难度：
使用次数：132
入库时间：2015-02-06
如图甲所示，电源电压恒定不变，小灯泡L上标有“6V 3W”字样．通过特殊金属材料制成的电阻R1的电流I1与它两端的电压U1的关系如图乙所示．求：
（1）小灯泡L正常发光时的电阻．
（2）闭合开关S1、S3，断开S2，当把滑片P移到最左端时，灯泡L正常发光，电流表的示数是多少？
（3）断开开关S1、S3，闭合S2，电流表示数为0.1A，此时滑动变阻器连入电路的电阻为10Ω，小灯泡消耗的实际功率为多少？
