难度：
使用次数：158
入库时间：2015-02-05某兴趣小组为了研究电子温控装置，将热敏电阻R1（热敏电阻的阻值随温度的升高而减小）、定值电阻R2以及电压表和电流表连入如图4所示电
路，电源电压不变。闭合开关S，当温度升高时，下列说法正确的是 （ ）A．
电流表和电压表示数均变小B．电压表V与电流表A示数之比变小
C．电流表示数变小，电压表示数变大
D．电路消耗的总功率变大
-
难度：
使用次数：97
入库时间：2015-02-05

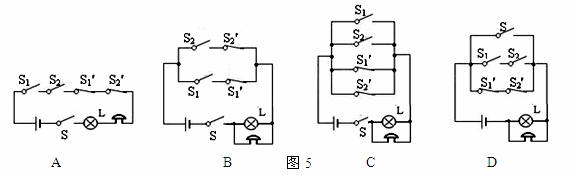

轿车的驾驶位和副驾驶位一般都设有安全带提醒电路，若汽车点火开关S未接通，电路不工作。S接通后，只要有人坐在其中一个座位上，座位下对应的动合开关S1或S2受压后接通，安全带指示灯点亮同时铃响（灯与铃工作互不影响），提醒他系上安全带后（即将安全带的插头插入连接插座内），安装在插座内对应的动断开关S1′或S2′断开，安全带指示灯熄灭同时铃不响，图5中的电路设计符合要求的是 （ ）
-
难度：
使用次数：88
入库时间：2015-02-05
如图6所示，电源电压
恒为6V不变，电压表的量程为0～3V，电流表的量程为0～0.6A。滑动变阻器的规格为“20Ω lA”，灯泡标有“5V 2.5W”字样（不考虑灯丝电阻的变化）。若闭合开关，为了保证电路安全，在移动滑动变阻器滑片过程中，则下列说法中正确的是 （ ） A．滑动变阻器的电阻调节范围是2～20Ω
B．电流表示数的变化范围是0.2A～0.5A
C．电路消耗的总功率的变化范围是1.2W～2.5W
D．灯泡消耗功率的变化范围是0.4W～0.9W
-
难度：
使用次数：148
入库时间：2015-02-05
白炽灯用久了会发暗，其原因之一是钨丝先升华后 （填物态变化名称）在灯泡内壁上，影响了玻璃的透光性；原因之二是灯丝变细，电阻变大，在电压不变时，实际功率 （
选填“变大”、“不变”或“变小”）。 -
难度：
使用次数：96
入库时间：2015-02-05
完全燃烧0.3m3的天然气来加热水箱中的水，放出的热量是 J；若放出热量的84%被水吸收，则可以将水箱中20kg，11℃的水加热到 ℃【天
然气的热值为3.0×107J/m3 ，水的比热容c水=4.2×103J/(kg·℃)，当时气压为一个标准大气压】。
