难度：
使用次数：724
入库时间：2015-02-04用笔画线表示导线，按照图甲所示的电路图，将图乙中各元件连接起来。（导线不允许交叉）
-
难度：
使用次数：94
入库时间：2015-02-04
如图所示，它们的电路连接情况不可见，闭合开关，两个小灯泡同时发光；断开开
关，两个小灯泡同时熄灭，不借助其它器材。请设计一个简单的方法，判断它们是串联还是并联。
-
难度：
使用次数：166
入库时间：2015-02-04

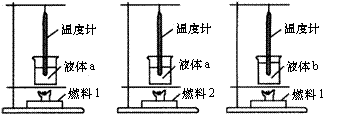

如图所示，甲、乙、丙三图中的装置完全相同。燃料的质量都是10g，烧杯内的液体质量也相同。
（1）比较不同的燃料的热值，应选择 两图进行实验；比较不同物质的比热容，应选择 两图进行实验；
（2）水的比热容为4.2×103J/(kg·℃)，它的物理含义是
。
（3）酒精的热值为3.0×107J/kg，完全燃烧10g酒精放出的热量为 J。
甲 乙 丙 -
难度：
使用次数：186
入库时间：2015-02-04
用伏安法测小灯泡L的电阻，
电路连接如图甲所示。
（1）为使滑动变阻器接入电路
的电阻值最大，开关S闭合前，应将
滑片P移至 端（填“A”或“B”）。
（2）开关S闭合后，移动滑片P，当电压表的示数为2.4V时，电流表的示数如图乙所示，通过小灯泡的电流是 A，小灯泡L的电阻是 Ω。
（3）小明和小红在做实验时分别遇到以下问题，请你帮助分析出现问题的原因。小明连接的实验电路正确，但灯不亮，电压表示数接近电源电压，而电流表无示数，原因是
。小红连接的实验电路有误，闭合开关后，灯泡发光，电流表、电压表匀有示数，但无论怎样移动滑片，两表的示数都不变，错误可能是 。
-
难度：
使用次数：157
入库时间：2015-02-04

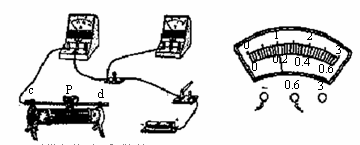

小明同学用如图所示的仪器进行“测量小灯泡功率”的实验，己知小灯泡额定电压是2.5V，（1）将图中的电路连接成完整的测量电路。
（2）电路中滑动变阻器对电路起保护作用，因此闭合开关前，其滑片应移到最
（选填“左”或“右”）端。闭合开关，移动变阻器滑片，当电压表示数为2V时，电流表示数如图所示，这时通过小灯泡的电流是 A。
（3）下面表一表二分别是小明和小东各自进行测量额定电压为2.5V同一小灯泡功率的实验收集的数据：
表一 表二
实验
次数
电压
U/V
电流
I/A
电功率
P/W
1
1.5
0.16
0.240
2
2.5
0.25
0.625
3
2.8
0.27
0.756
实验次数
电压U/V
电流I/A
电功率P/W
平均功率P/W
1
1.2
0.13
0.156
0.494
2
2.5
0.25
0.625
3
2.7
0.26
0.702
他们完成实验进行相互交流时，小明认为该小灯泡的额定功率为0.625W而小东认为该小灯泡的额定功率为0.494W，你认为 的说法正确。理由是
。
