难度：
使用次数：50
入库时间：2015-01-31如图所示，一定值电阻R0与最大阻值为40 Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3 A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0.1 A.则定值电阻R0＝________Ω，电源的电压U＝_________V.
-
难度：
使用次数：139
入库时间：2015-01-31

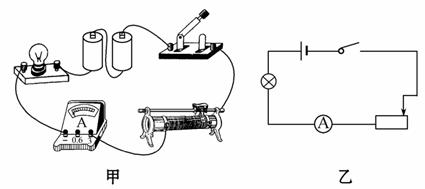

小园用滑动变阻器改变电路中的电流时，正确连接好如图甲所示的实物图，并画出与实物图相对应的电路图(如图乙所示)；在闭合开关前，同伴小苹提醒她所画的电路图有不对应之处，请您指出：
(1)________________________________________________
_______________；(2) ___________________________________________________________.
-
难度：
使用次数：128
入库时间：2015-01-31

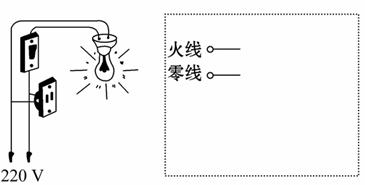

如图所示为小强家某个房间内的实物电路.请
在右侧虚线框内画出该房间家庭电路的电路图.
-
难度：
使用次数：124
入库时间：2015-01-31

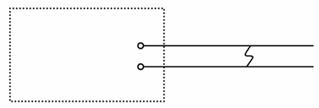

实验室内所用导线很短，导线的电阻忽略不计.但长距离输电需要两条输电线，输电线的电阻则不能忽略不计.当输电线某处发生短路时，整个输电线路的电阻会发生改变.已知每米输电线的电阻是0.01 Ω.
(1)请你利用学过的电学知识，在虚线框内为检修人员设计一个检修电路(器材和仪表任选)，可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障．
(2)计算“短路点与测量点之间的距离”的表达式为_____________________.
-
难度：
使用次数：144
入库时间：2015-01-31
小明同学学习了家庭电路的知识后，在生活中更加注意观察家用电器.
(1)如图所示，他发现自己家洗衣机用的是三脚插头,其铭牌上标有“10 A
250 V”字样，其中的“10 A”表示什么意思？
(2)小明同学仔细观察三只插脚，又有新的发现：标有“E”字的插脚比其他两脚稍长一些.他又查看了其他家用电器的三脚插头，也是这种情况.它比其他两脚稍长一些有什么好处？
