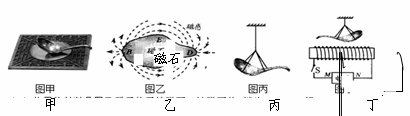

入库时间：2015-01-30小源用天然磁石仿制图甲所示的勺状指南针--司南
⑴他用的材料是图乙所示的天然磁石，该磁石的D端为 极．
⑵他用该磁石的D端磨成勺柄，打磨成勺状指南针(即“司南”)，再用细线将其悬挂，如图丙所示，司南静止时，勺柄指向地球的 ．
⑶将该司南悬挂在电磁铁正上方，闭合开关S，司南静止时的指向如图丁所示，则电源左端是 极．将电磁铁水平放置在不同方向，司南静止后的指向总与电磁铁摆放方向平行，说明司南处的地磁场 (填“远强于”、“远弱于”)电磁铁的磁场．
⑷将该司南放在青铜盘上，当司南静止后，总不能指南北，这主要是因为司南受到的 (填“重力”、“摩擦力”或“弹力”)影响太大．
⑸为增强司南的磁性，可用图丁所示装置，通过 和 (均填字母序号)，来增加电磁铁对司南磁化的效果．
A．改变电源的正负极 B．让司南垂直放置在螺线管中点的正上方
C．增加电源的电压 D．增加电磁铁线圈的匝数．
-
难度：
使用次数：507
入库时间：2015-01-30
如图所示，电源电压恒定不变，小灯泡L上标有“6V•3W”字样，滑动变阻器R最大阻值36Ω，灯泡电阻不随温度变化．闭合S、S1、S2，当滑动变阻器滑片位于最右端时，电压表示数为3V；闭合S、S1，断开S2，当滑动变阻器滑片位于最左端时，灯泡正常发光. 求：
⑴电源电压；
⑵R0的阻值．
-
难度：
使用次数：50
入库时间：2015-01-30
小源家使用的一台电热淋浴器，铭牌如下表所示。小源给淋浴器加满水，淋浴器上显示的水温为25℃，他将设定温度调为75℃后通电加热，3h后淋浴器达到设定温度自动断电停止了加热。请计算并回答：
⑴加热过程中水箱中的水吸收了多少热量？(c水=4.2×103J/kg ·℃)
⑵电热淋浴器的额定电流多大？(小数点后保留一位)
⑶加热过程中电热淋浴器消耗了多少电能？
型号 容量 设定温度 额定电压 额定频率 额定功率
FCD-JTHA60-Ⅲ 60kg ≤75℃ 220V 50Hz 1500W
