难度：
使用次数：82

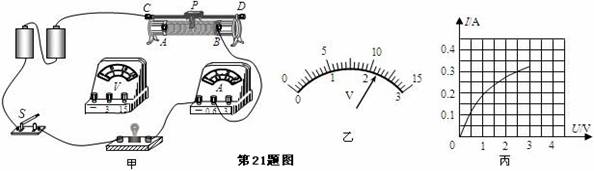

入库时间：2015-01-29在测量额定电压为2.5V的小灯泡电功率的实验中，电路已部分连接，如图甲所示，
（1）请你用笔画线代替导线，将图甲中的电压表接在灯泡两端．
（2）正确接入电压表后闭合开关，发现灯泡不亮，电流表无示数，电压表示数等于电源电压，其故障可能是 ．（3）排除故障后，移动滑片P到某一位置时，电压表示数如图乙所示，若要测量小灯泡的额定功率，应将滑片P向 （选填“A”或“B”）端移动，使电压表的示数为 V．
（4）移动滑片P，记下多组对应的电压表和电流表的示数，并绘制成图丙所示的I-U图象，根据图象信息，可计算出小灯泡的额定功率是 W．
-
难度：
使用次数：174
入库时间：2015-01-29
某同学用如图所示的装置研究“电流通过导体时产生的热量与导体电阻大小的关系”．图中两个烧瓶内盛有质量和温度都相同的煤油，温度计显示煤油的温度，两瓶煤油中都浸泡着一段金属丝，甲瓶中铜丝的电阻比乙瓶中镍铬合金丝的电阻小．
（1）试验采用的是 的研究方法，试验的设计依据是电流的 效应．
（2）闭合开关后，通过两段金属丝中的电流是 的．（选填“相等”或“不相等”）
（3）一段时间后，可以观察到甲瓶中温度计的示数 乙瓶中温度计的示数；（选填“大于”、“等于”或“小于”）判断依据是 ．
-
难度：
使用次数：176
入库时间：2015-01-29
汽车已进入百姓家庭，汽车发动机性能的好坏倍受人们关注．在汽车发动机的设计过程中，既要考虑能量的有效利用，又要考虑发动机的冷却问题． [汽油热值为4.6×107 J/kg，汽油密度为0.7×103 kg/m3，水的比热容为4.2×103 J/（kg•℃）]
（1）为了防止发动机过热，汽车的冷却系统常用水的循环来降低发动机的温度.5kg水在冷却系统中温度升高50℃，所吸收的热量是多少？
（2）10L汽油在汽车发动机汽缸内燃烧30min，可以释放出多少能量（假设汽油完全燃烧）？若发动机输出的功率为6×104 W，则此汽车发动机的效率是多少？（汽车发动机效率的计算结果精确到1%）
-
难度：
使用次数：120
入库时间：2015-01-29

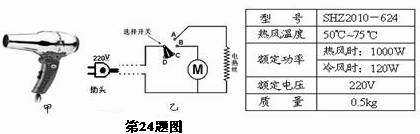

小华家买了一个家用电吹风，如图20甲所示。其简化电路如图20乙所示，主要技术参数如右表。请解答如下问题：（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？
（3）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？（计算结果保留一位小数）
-
难度：
使用次数：171
入库时间：2015-01-29
如图所示，电路中电源电压和灯L的电阻保持不变，定值电阻R=20Ω，灯L标有“8V 6.4W”字样，电流表用0～0.6A量程，电压表用0～15V量程．
（1）灯泡L的电阻为多少？
（2）开关S1闭合，S2、S3断开时，电压表的示数为6V，电源电压为多少？
（3）将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，电流表的示数为0.6A，滑动变阻器的最大电阻为多少？（4）当开关S2闭合，S1、S3断开，在确保电路安全的情况下，当电路消耗的功率最大时，滑动变阻器消耗的功率是多少？
