入库时间：2015-01-25某小组共同完成测量“小灯泡的电功率”的实验探究。其中小灯泡的额定电流为0．3A，灯丝阻值在10

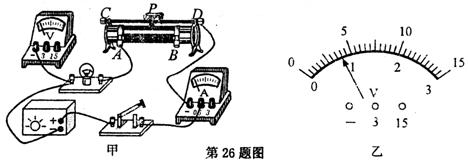

一15之间。所提供的器材有：电流表、电压表、电源(电压恒为6V)、滑动变阻器(20 1A)、开关各一个，导线若干。(1)如图甲所示是没有连接完的实物电路，请用笔画线代替导线将实物图补充完整。
(2)闭合开关，移动滑片，当电流表的示数为0．3A时，电压表的示数如图乙所示，读数为______V，小灯泡的额定功率为______W。
(3)实验结束后，小明整理实验器材时，发现滑动变阻器的AP部分比PD部分热，这是因为______________________________。
-
难度：
使用次数：187
入库时间：2015-01-25
小明学习了电功率后，用额定电压分别为2.5V、6V的灯泡L1和L2设计了如图所示的电路图，来探究灯泡的发光亮度与哪些因素有关。
(1)小灯泡发光时，将电能转化为_________能和光能。
(2)探究L1的亮度时，只闭合S、S1，发现电压表有示数，电流表无示数，则电路故障可能是________。

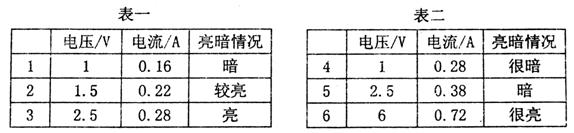

排除故障后，继续实验，收集的数据及现象如表一。
(3)探究L2的亮度时，只闭合S、S2，进行实验，收集的数据及现象如表二。
(4)分析两表可知，同一规格的小灯泡发光亮度是由________________决定的，
不同规格的小灯泡发光亮度还应与________________________的转化效率有关。
(5)完成探究后，小明用电源、电流表、滑动变阻器、电阻箱(
)各1个、2个开关及若干条导线，对额定电流为0．1A的小灯泡的额定功率进行了测定(考虑温度对灯泡电阻的影响)。请在虚线框内画出他设计的电路图。
