入库时间：2015-01-22在用光具座研究凸透镜成像规律的实验中：

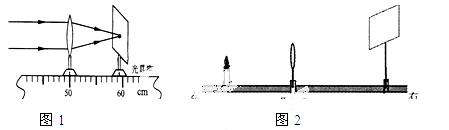

（1）测量凸透镜的焦距如图1所示，则该凸透镜的焦距为_____________cm．
（2）将蜡烛、凸透镜、光屏依次放在光具座上．点燃蜡烛后，调节烛焰、凸透镜、光屏的中心大致在_____________上．
（3）在图2中要使像能够成在光屏的中央，应将光屏向 调整（选填“上”或“下”）；
（4）图3中，a、b、c、d、e是主光轴上的五个点，F点和2F点分别是焦点和二倍焦距点。
①把烛焰放在_______点上，可以成正立、放大的虚像。
②把烛焰放在________点上，所成的像最小。
③把烛焰放在________点上是属于照相机原理。
④把烛焰放在________点上是属于投影仪原理。
（5）小宇做完实验后，又想用手表代替蜡烛，看在光屏上能成什么样的像。于是他在透明的玻璃板上用黑色笔画了个手表盘，如图4（甲）所示。把这个玻璃板放在蜡烛的位置上，并用平行光源对着玻璃板上的表盘照射，如图4（乙）所示。移动光屏直到成清晰像为止。此
时表盘在光屏上所成的像是图4（丙）中的哪一个？（ ）
图4
图
3
