难度：
使用次数：101
入库时间：2015-01-20有两只灯泡L1“3
6V，18W”和L2“18V，18W”。在灯泡都安全的情况下，（1）若串联后只有一盏灯能正常发光，电源电压为多少？
（2）若并联后只有一盏灯能正常发光，则干路中的电流为多少？
（3）L2正常发光多少小时将消耗1度电？
-
难度：
使用次数：52
入库时间：2015-01-20
在做“导体电阻大小与哪些因素有关”的实验时，为了便于研究而采用控制变量法，即每次需挑选两根合适的导线，测出通过它们的电流，然后进行比较，最后得出结论。导线的信息如下表：
导线代号
A
B
C
D
E
F
G
长度（m）
1.0
0.5
1.5
1.0
1.2
1.5
0.5
横截面积（mm2）
3.2
0.8
1.2
0.8
1.2
1.2
1.2
材料
锰铜
钨
镍铬丝
锰铜
钨
锰铜
镍
铬丝（1） 为了研究导体电阻与导体材料的关系，应选用的两根导线是： ；
（2） 为了研究导体电阻与导体的长度关系，应选用的两根导线是： ；
（3） 为了研究导体电阻与导体横截面积的关系，应选用的两根导线是： ；
（4） 由该实验得出的实验结论是： ；
-
难度：
使用次数：134
入库时间：2015-01-20
小金同学按图所示的电路图连接电路进行实验。在实验过程中，通过改变滑动变阻器滑片P的位置，使电压表V1的三次示数分别为3V、6V 和9V时，电压表V2和V及电流表A相应的示数如下表所示。
项目
第一次
第二次
第三次
电压表V1的示数（V）
3.0
6.0
9.0
电压表V2的示数（V）
9.0
6.0
3.0
电压表V的示数（V）
12.0
12.0
12.0
电流表A的示数（A）
0.3
0.6
0.9

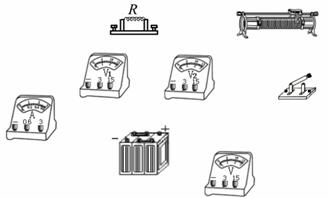

（1）按照电路图甲，用笔画代替导线将图乙中的实物连接起来，导线不能交叉（注意：各电表左端接线柱为负接线柱）；
（2）对表格中三只电压表的示数进行分析，可归纳出的结论是：在串联电路中， 。
（3）对表格中电压表V1和电流表A的示数进行分析，可归纳出的结论是：当导体的电阻一定时， 。
（4）通过对表格中的数据进行分析或计算，你还能获得什么信息： 。（答出一条即可）
（图甲） （图乙）
-
难度：
使用次数：187
入库时间：2015-01-20
物理课中的学习小组在做“用电压表、电流表测不同导体的电阻”的实验时，

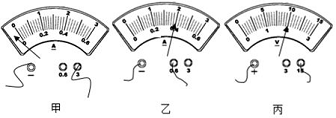

（1）小会同学闭合电路后发现电流表的读数如图甲示，这是因为 ，
改正后电流表和电压表的读数分别如图乙、丙所示，则这段导体的电阻为 Ω。
（2）小焱同学照着电路图丁来做实验时，电源电压为6伏，各元件完好，且电路连接正确。当他刚闭合开关S时，发现电压表的示数为6伏，则原因为 。
（3）小义同学完成实验后写了下面的实验报告，仔细阅读这份实验报告，并回答问题。
实验报告
实验目的：测量电阻R的电阻。
实验步骤：（1）根据实验目的，画出实验电路图。
（2）按照电路图连接电路，调节滑动变阻器滑片，使电路中的电阻最大。
（3）接通开关，读出电流表和电压表的示数。[来源:学#科#网Z#X#X#K]
（4）根据测
得的电压、电流值，算出R的阻值。实验记录：
电压
电流
电阻
3.5伏
0.5安
7欧
实验结论：待测电阻R的阻值等于7欧。
回答问题：
① 你如果认为这份实验报告不完整，应该添上的项目是： ；
② 从实验步骤和实验表格上来看，他做实验的主要缺陷是： ；
③ 滑动变阻器在该实验中所起的主要作用是： 。
