难度：
使用次数：89
入库时间：2015-01-20小明要研究串联电路的电流特点，连接了如图所示电路。闭合开关后，测出甲、乙、丙三处的电流，则这三处的电流大小关系是（ ）
A．甲处最大 B．乙处最大 C．丙处最大 D．
一样大
-
难度：
使用次数：378
入库时间：2015-01-20
在图所示的电路中，三盏灯之间是 联的，若通过L1
、L2、L3的电流分别为I1、I2、I3，则电流表A1的示数I1′= ，电流表A2的示数I2′= 。
-
难度：
使用次数：177
入库时间：2015-01-20

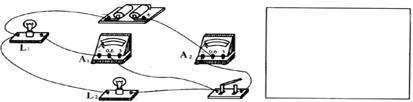

根据图所示的电路，在方框内画出电路图，并标明电流表的正、负接线柱。当开关闭合后，电流表A1的示数为0.25A，通过灯L1的电流为___________A，电流表A2的示数为0.47A，通过灯L2的电流为_________A。
-
难度：
使用次数：506
入库时间：2015-01-20
如图所示的电路，下列分析正确的是（ ）
A．只闭合S1时，L2发光、L1不发光，A2测L2电流
B．只闭合S2时，L1发光、L2不发光，A1测L1电流
C．闭合S1、S2时，L1、L2并联，A2测L2电流
D．闭合S1、S2时，L1、L2串联，A1、A2示数相等
-
难度：
使用次数：148
入库时间：2015-01-20

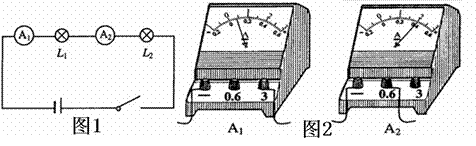

某同学希望通过比较电路中不同位置的电流表的读数来研究串联电路的电流规律。所接电路图如图1所示，闭合开关后，两电流表指针偏转情况如图2所示。
（1）电流表A2的读数是： 。
（2）该同学发现电流表A1指针偏转较A2小，所以他认为“串联电路电流每流经一个用电器，电流都会减弱一些”。请你指出造成他判断错误的原因。
（3）另一同学连接的电路如图3所示。连接电路后，两灯泡都亮，由于连线较乱，一时无法确定电路是串联还是并联，以下两种简单判断方法是否可行？
请你在表中空格填写“可行”或“
不可行”。方法
操作
现象
结论
方法是否可行
方法1
把其中一灯泡从灯座中取下
另一灯熄
灭两灯一定是串联
方法2
把任意一根
导线断开两灯熄灭
两灯一定是串联
