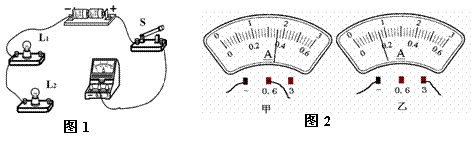

入库时间：2015-01-19如图是刘明和李强做“探究并联电路的电流规律”的实验时未连好的电路，现要求灯L1和灯L2并联，且电流表测灯L2中的电流。
（1）请你用笔画线表示导线，帮他们完成电路连接，以符合要求。
（2）按要求正确连接好电路，闭合开关，电流表的示数如图2甲所示，则灯L2中电流为_________A。
（3）在这个电路中，用电流表测干路中的电流时，电流表的示数如图2乙所示，则灯L1中的电流为_______A。
-
难度：
使用次数：99
入库时间：2015-01-19
王倩同学做测定“小灯泡的电功率”实验时，所用器材有电压为6V的电源，额定电压为2.5V的小灯泡，以及符合实验要求的滑动变阻器、电表、开关和导线。如图是王倩没有连接完的实物电路。
（1）请你用笔画线代替导线，帮王倩将实物电路连接完整；
（2）王倩连好电路后，闭合开关，移动滑片P，发现小灯泡始终不亮，但电压表有示数，电流表无示数，则故障原因可能是______________________
（3）王倩排除故障后闭合开关，移动滑片P到某处，电压表的示数为2.2V，要测量小灯泡的额定功率，应将滑片P向__________端滑动（选填“左”或“右”），使电压表示数为__________V；
（4）王倩通过移动滑片P，分别记下了多组对应的电压表和电流表的读数，并绘制成了如图所示的U－I图像。根据U－I图像提供的信息，可计算出小灯泡的额定功率是__________W，当加在小灯泡两端的电压为1.5V时，小灯泡的电阻是_______Ω。
-
难度：
使用次数：189
入库时间：2015-01-19
有一个电动机接在电压为6V不变的电源上，用手捏住电动机不让它转动，电流为3A，松手后电动机稳定转动，电流为0.3A。求：
（1）电动机转动时，每分钟线圈产生的热量；
（2）电动机转动时的机械功率。
-
难度：
使用次数：142
入库时间：2015-01-19

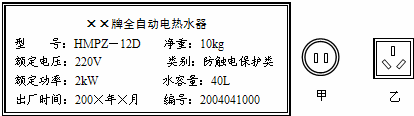

某家用电热水器的铭牌如下：
（1）为安全起见，该电热水器使用的插座应选用图中的哪个？
（2）该电热水器正常工作时，电热丝的电阻多大？
（3）将该电热水器装满水加热，电热水器正常工作时电热丝所产生的热量的80%被水吸收，使水温由20℃升高到70℃，需加热多长时间？（已知水的比热容c水＝4.2×103J/（kg•℃），水的密度ρ水＝1.0×103kg/m3）
-
难度：
使用次数：178
入库时间：2015-01-19
“赛龙舟”是端午节里的传统节目．小安同学自制了一个卡通龙舟，她想用亮度可调节的红、绿灯做它的眼睛．她选用规格为“12V 6W”的红灯和“12V 12W”的绿灯及“24Ω 2A”的滑动变阻器等元件设计了如图电路．当闭合开关S、S1、S2，且滑动变阻器的滑片P移至b端时，两灯都正常发光（电源电压不变，不考虑灯丝电阻的变化）．求：
（1）两灯都正常发光时电流表的示数为多少？
（2）该电路中最大电功率和最小电功率分别为多少？
