难度：
使用次数：66
入库时间：2015-01-17用图像来描述物理过程或物理规律是很直观的，如图a所示为一立方体木块，下面用一段细线与之相连，细线另一端固定在容器底（容器高比细线与木块边长大得多）。现向容器中慢慢加水，如图b所示，若细线的拉力用F表示，容器中水的深度用h表示，在图中可以准确描述拉力F随深度h变化关系的图像是：
-
难度：
使用次数：67
入库时间：2015-01-17

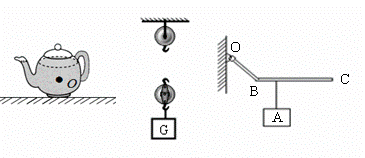

⑴如图所示，放在水平桌面上的茶壶处于静止状态，请画出茶壶受力示意图。
⑵如图是滑轮组，要求最小的力匀速提升重物G，在图中画出绳的绕法。
⑶如图所示的曲棒OBC可绕O点转动，请画出挂在曲棒上的物体A的重力示意图以及能使曲棒在图中位置保持平衡时所需的最小力F的示意图。
-
难度：
使用次数：94
入库时间：2015-01-17
某研究小组对“滑动摩擦力的大小与接触面积、接触面湿度是否有关”的问题进行探究。他们选择了一块各面粗糙程度相同并带有挂钩的长方体物块为研究对象。
（1）实验所用到的测量工具是 。
（2）在测量滑动摩擦力的大小时，必须让物块在水平面上做 运动。
（3）右表为实验记录表格，通过分析表中序号为1、2、3的实验记录。可得到的初步结论是：滑动摩擦力的大小与 无关。
（4）分析表格中的数据，你还能得到的结论是： 。
序号
接触面积
S
接触面
干湿程度
摩擦力
f/N
1
小
干
0.5
2
中
干
0.5
3
大
干
0.5
4
大
较湿
0.6
5
大
湿
0.7
-
难度：
使用次数：179
入库时间：2015-01-17
在研究液体压强的实验中，老师出示了如图甲所示的装置，并向装置中加入一定量的水，此时你将观察到的现象是橡皮膜向________凸起，这说明液体对容器底有压强。稍后老师拿出如图乙的压强计准备探究液体内部是否存在压强，而小明认为没必要，利用图甲装置即可。于是小明将图甲装置（未盛水）缓慢地浸人水中，你将观察到橡皮膜向________凸起。若要探究液体内部压强的特点，_________装置更适合，理由是__________________________________________________。
-
难度：
使用次数：119
入库时间：2015-01-17
如图所示，把一物体挂在一个弹簧测力计下，当物体静止时，测力计的示数为2N，即此时弹簧的自由端所受拉力为2N。因物体间力的作用是相互的，两个物体间的相互作用力总是大小相等，方向相反，所以弹簧对物体的拉力也为2N。试推证：测力计的示数即为物体受到的重力大小。
证明：
