难度：
使用次数：168
入库时间：2015-01-17（2014•武汉模拟）如图是某人家里电热锅的工作原理图电热锅有高中低三档功率．若三档中只有一档因某只开关发生短路而不能工作，则下列判断正确的是（ ）
A．高温档与中温档一定都能工作 B． 低温档与高温档一定都能工作
C.中温档一定能工作 D． 低温档一定能工作
-
难度：
使用次数：51
入库时间：2015-01-17
如图甲所示是某兴趣小组在做“伏安法测电阻”实验中分别作出R1、R2的U﹣I图象．小枫利用R1、R2两个电阻设计了如图乙所示的实验电路，闭合开关，电流表示数为0.6A，则下列说法错误的是（ ）
A． 电路中R1消耗的功率为3.6W
B． 电路中R2的阻值为12Ω
C． 此电路1min内R1、R2消耗的电能之和为396J
D． 若将R1、R2串联接入6V的电源两端，则电路中电流为0.27A
-
难度：
使用次数：148
入库时间：2015-01-17
如图所示电路，电源两端电压为6V且保持不变，当只闭合开关S1时，电流表的示数为0.5A；只闭合开关S2时，电流表的示数为0.2A；只闭合S3时，电流表的示数为0.6A．下列说法错误的是（ ）
A． 只断开开关S2时，电流表的示数为1.1A
B． 电阻R1=8，R2=10
C． 只闭合开关S2时，电阻R3消耗的电功率是0.4W
D． 三个开关都闭合时，电流表的示数为1.85A
-
难度：
使用次数：143
入库时间：2015-01-17
现有稳压电源、开关、电流表、电压表、额定电压为6V的小灯泡、滑动变阻器各一个，其中小灯泡的U﹣I图象如图所示．将这些元件用导线连成电路后，闭合开关，将滑动变阻器的滑片从最左端向右滑动的过程中，电压表的示数从10V开始减小，电流表的示数从0.4A开始增大．闭合开关，滑动变阻器的滑片从最左端向右滑动的过程中，下列判断正确的是（ ）
A． 刚闭合开关时小灯泡灯丝的电阻为5Ω
B． 电源的电压为10V
C． 滑动变阻器的最大阻值为20Ω
D． 整个电路的最大功率为4.8 W
-
难度：
使用次数：125
入库时间：2015-01-17

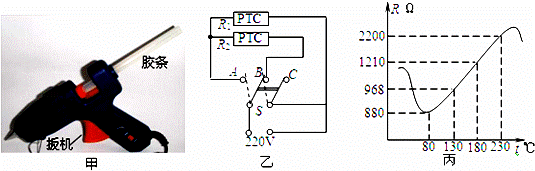

（2013•宝应县一模）图甲所示的热熔胶枪是一种装修工具，用于材料涂胶．它的内部有2只相同的PTC（正温度系数）加热元件，其工作电路如图乙所示，扣动扳机能使固体胶条向前挤压，联动开关S同时掷向A、B，枪口冒出胶液，松开扳机，联动开关S同时掷向B、C．单只PTC元件的电阻随温度的变化如图所示．关于PTC元件的工作情况，下列说法正确的是（ ）
A． 扣动扳机，两只PTC元件串联在电路中
B． 松开扳机，只有一只PTC元件接入电路
C． 松开扳机，当温度为80℃时，电路消耗的电功率为55W
D． 扣动扳机，当温度为180℃时，1min电路消耗的电能为4800J
